CNC자동소화장치
구성요소 및 제원

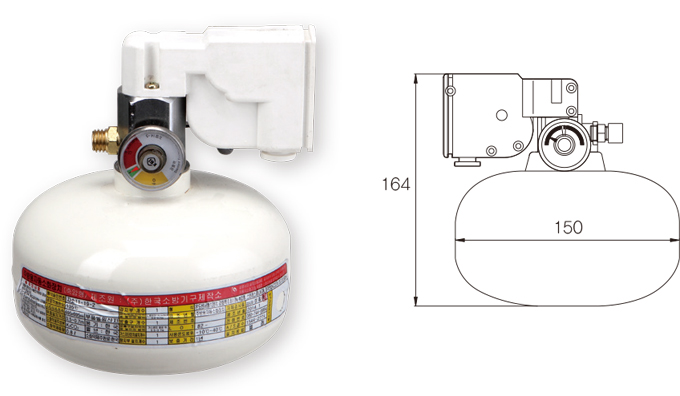

소화기 HKF-320
| 작동방법 | 모터에 연결된 캡이 작동하여 눌림핀이 눌려 방출관을 따라 소화약제 방출 |
|---|---|
| 소화용기 | 재질 KSD 3698 / 두께 1.2t / 내용적 1025ml / 약제량 0.8l |
| 가압용 | 사용압력 0.75 ~ 0.98㎫ |
| 가스용기 | 지시압력계 압력검출방식 부루돈관 팽창 수축방식 |
| 규격(㎜) | 150 (W) × 164(H) |
| 중량(g) | 1900 |

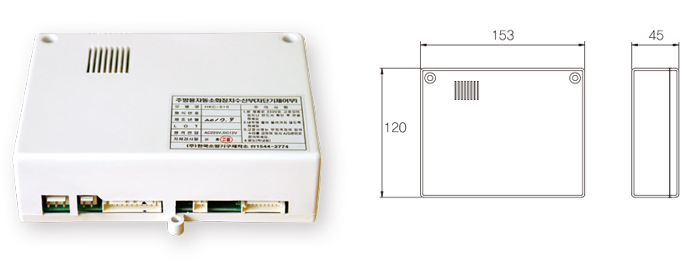

수신부 HKC-850/860T
| 정격전압 | AC220V / 60㎐ |
|---|---|
| 소비전력 | 140W |
| 예비전원 | Ni-Cd Battery, DC 12V 600mAh |
| 사용온도범위 | -10 ~ 40℃ |
| 통신모듈 | RS-485 내장(Option) |
| 규격(㎜) | 153(W) × 120(H) × 45(D) |
| 중량(g) | 700 |

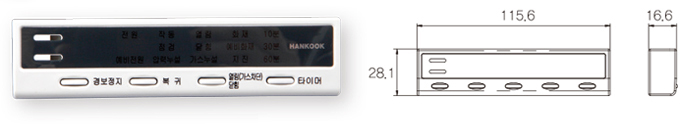

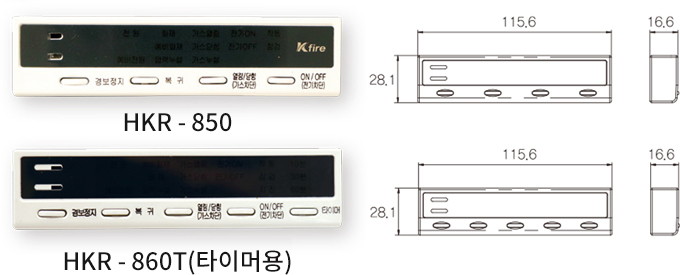

조작부 HKR-850/860T
| 정격전압 | DC 12V |
|---|---|
| 기능 | 원격제어 및 기능표시 |
| 사용온도범위 | -10 ~ 40℃ |
| 규격(㎜) | 115.6(W)×28.1(H)×16.6(D) |
| 중량(g) | 39 |
가스탐지부 HKD-400/500
| 정격전압 | DC 5V, 12V |
|---|---|
| 적용가스종류 | LNG용 |
| 경보농보 | LPG 600 ~ 4,500ppm / LNG 600 ~ 12,500ppm |
| 가스검출방식 | 확산식 |
| 가스감지소자 | 접촉연소식(즉시형) |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
※ 주의 - 가스탐지부 점검시 테스트용 가스를 사용하여야 합니다.
노즐 & 온도감지부 HKT-300 / HKN-200
| 감지부 1차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 95℃ |
|---|---|
| 감지부 2차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 일반 공칭방호면적 : 695㎜ × 695㎜ 일반유효설치높이 : 500 ~ 700㎜ 와이드타입 공칭방호면적 : 850㎜ × 850㎜ 와이드타입 유효설치높이 : 680 ~ 780㎜ |

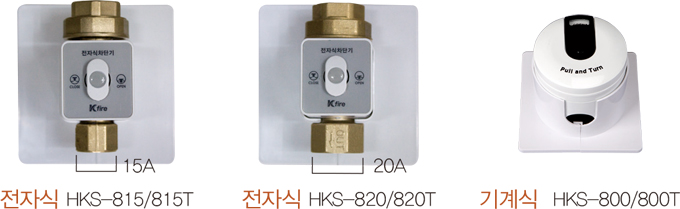

가스차단기&전기차단기

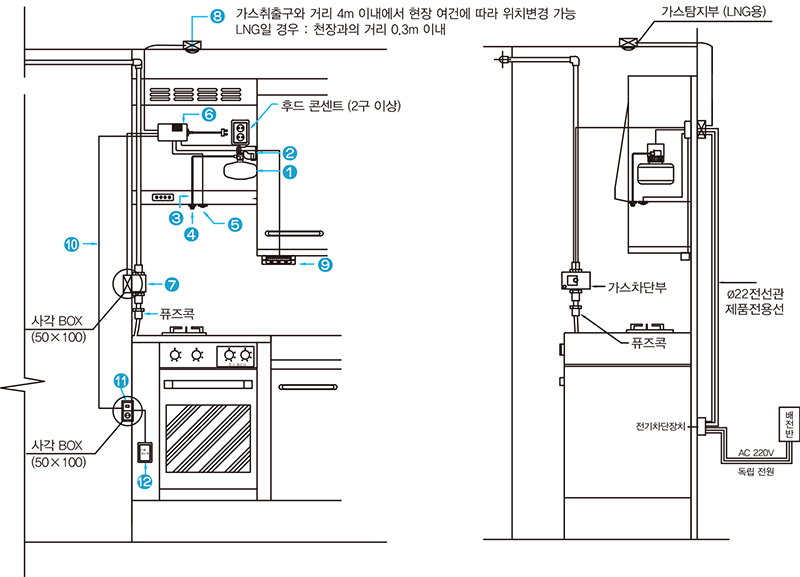

주거용 주방 자동소화장치 (하이브리드용 상부부착 타입) 시공도
| NO | 명칭 |
| 1 | 소화기 (고정브래킷 포함) |
| 2 | 작동장치 |
| 3 | 방출도관 |
| 4 | 방출구 |
| 5 | 감지부 |
| 6 | 수신부 (배터리 내장) |
| 7 | 가스차단장치 |
| 8 | 탐지부 |
| 9 | 조작부 (경보기능 포함) |
| 10 | 차단기형 : 전선관 및 220V 전선 |
| 11 | 전기차단장치 |
| 12 | 단독 AC전원 |
* 방출구는 해당방호면적을 유효하게 소화할 수 있도록 가스레인지 중앙근처에 설치
* 소화기충전약제는 분말소화약제 또는 강화액 소화약제로서 방호면적 0.4㎡ 이상인 제품
* 전선관
- 옹벽매립부위 : CD관
- 조적매립부위 : HI-VE관 또는 CD관 + 지지대
- 석고보드 등 건축마감재부위 : HI-VE관 또는 CD관+지지대
* 조적부위일때는 사각 BOX 적용
* 방출구 및 감지부 설치를 위한 타공은 렌지후드 제조사
주거용 주방 자동소화장치 (하이브리드용 하단부착 타입) 시공도
| NO | 명칭 |
| 1 | 소화기 (고정브래킷 포함) |
| 2 | 작동장치 |
| 3 | 방출도관 |
| 4 | 방출구 |
| 5 | 감지부 |
| 6 | 수신부 (배터리 내장) |
| 7 | 가스차단장치 |
| 8 | 탐지부 |
| 9 | 조작부(경보기능 포함) |
| 10 | 콘센트형 : 전선관 및 UTP선 |
| 11 | 전기차단장치 |
| 12 | 단독 AC전원 |
* 방출구는 해당방호면적을 유효하게 소화할 수 있도록 가스레인지 중앙근처에 설치
* 소화기충전약제는 분말소화약제 또는 강화액 소화약제로서 방호면적 0.4㎡ 이상인 제품
* 전선관
- 옹벽매립부위 : CD관
- 조적매립부위 : HI-VE관 또는 CD관 + 지지대
- 석고보드 등 건축마감재부위 : HI-VE관 또는 CD관+지지대
* 조적부위일때는 사각 BOX 적용
* 방출구 및 감지부 설치를 위한 타공은 렌지후드 제조사
구성요소 및 제원
소화기 HKF-320
| 작동방법 | 모터에 연결된 캡이 작동하여 눌림핀이 눌려 방출관을 따라 소화약제 방출 |
|---|---|
| 소화용기 | 재질 KSD 3698 / 두께 1.2t / 내용적 1025ml / 약제량 0.8l |
| 가압용 | 사용압력 0.75 ~ 0.98㎫ |
| 가스용기 | 지시압력계 압력검출방식 부루돈관 팽창 수축방식 |
| 규격(㎜) | 150 (W) × 164(H) |
| 중량(g) | 1900 |

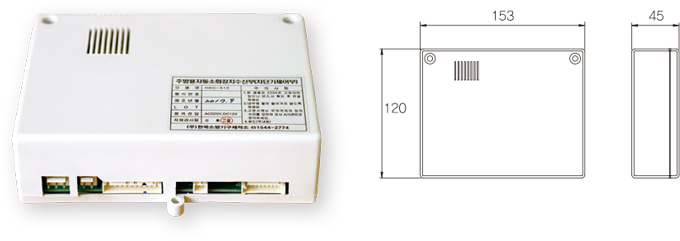

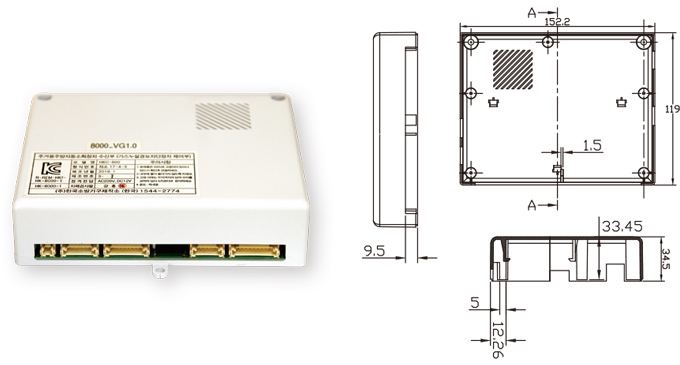

수신부 HKC-800
| 정격전압 | AC220V / 60㎐ |
|---|---|
| 소비전력 | 140W |
| 예비전원 | Ni-Cd Battery, DC 12V 600mAh |
| 사용온도범위 | -10 ~ 40℃ |
| 통신모듈 | RS-485 내장(Option) |
| 규격(㎜) | 153(W) × 120(H) × 45(D) |
| 중량(g) | 700 |

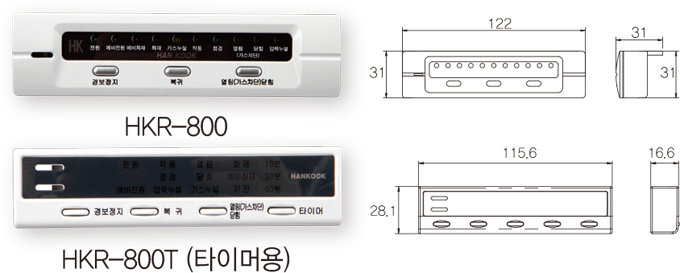

조작부 HKR-800
| 정격전압 | DC 12V |
|---|---|
| 기능 | 원격제어 및 기능표시 |
| 사용온도범위 | -10 ~ 40℃ |
| 규격(㎜) | HKR-800 : 122(W)×31(H)×29(D) HKR-800T : 115.6(W)×28.1(H)×16.6(D) |
| 중량(g) | 39 |

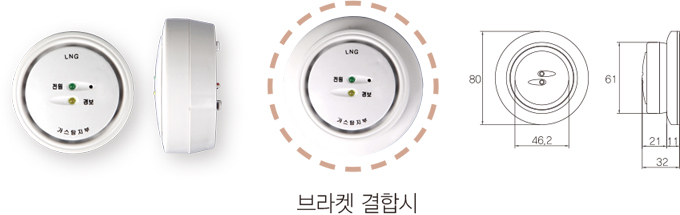

가스탐지부 HKD-800
| 정격전압 | DC 5V |
|---|---|
| 적용가스종류 | LNG, LPG용 |
| 경보농보 | LPG 600 ~ 4,500ppm / LNG 600 ~ 12,500ppm |
| 가스검출방식 | 확산식 |
| 가스감지소자 | 접촉연소식(즉시형) |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
※ 주의 - 가스탐지부 점검시 테스트용 가스를 사용하여야 합니다.
노즐 & 온도감지부 HKT-300 / HKN-200
| 감지부 1차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 95℃ |
|---|---|
| 감지부 2차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 공칭방호면적 : 695㎜ × 695㎜ 유효설치높이 : 500 ~ 700㎜ |

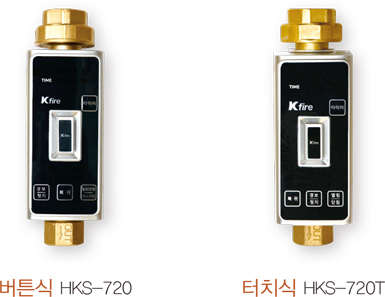

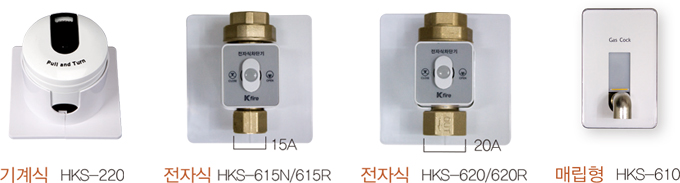

가스차단기
구성요소 및 제원
소화기 HKF-310
| 작동방법 | 모터에 연결된 캡이 작동하여 눌림핀이 눌려 방출관을 따라 소화약제 방출 |
|---|---|
| 소화용기 | 재질 KSD 3698 / 두께 1.2t / 내용적 1025ml / 약제량 0.8l |
| 가압용 | 사용압력 0.75 ~ 0.98㎫ |
| 가스용기 | 지시압력계 압력검출방식 부루돈관 팽창 수축방식 |
| 규격(㎜) | 150 (W) × 164(H) |
| 중량(g) | 1900 |

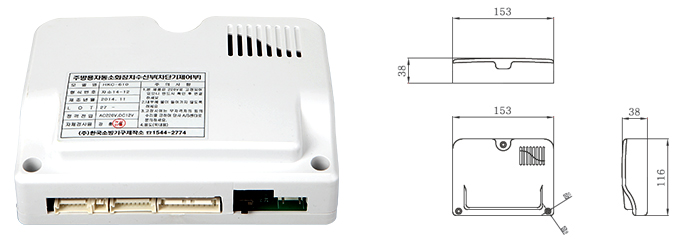

수신부 HKC-670/650 / HKC-660T/650T
| 정격전압 | AC220V / 60㎐ |
|---|---|
| 소비전력 | 140W |
| 예비전원 | Ni-Cd Battery, DC 12V 600mAh |
| 사용온도범위 | -10 ~ 40℃ |
| 통신모듈 | RS-485 내장(Option) |
| 규격(㎜) | 153(W) × 116(H) × 38(D) |
| 중량(g) | 700 |

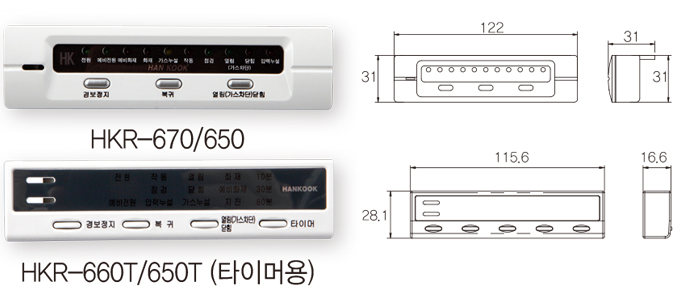

조작부
| 정격전압 | DC 12V |
|---|---|
| 기능 | 원격제어 및 기능표시 |
| 사용온도범위 | -10 ~ 40℃ |
| 규격(㎜) | HKR-670(650) : 122(W)×31(H)×29(D) HKR-660T(650T) : 115.6(W)×28.1(H)×16.6(D) |
| 중량(g) | 39 |
가스탐지부 HKD-410
| 정격전압 | DC 12V |
|---|---|
| 적용가스종류 | LNG, LPG용 |
| 경보농보 | LPG 600 ~ 4,500ppm / LNG 600 ~ 12,500ppm |
| 가스검출방식 | 확산식 |
| 가스감지소자 | 접촉연소식(즉시형) |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
※ 주의 - 가스탐지부 점검시 테스트용 가스를 사용하여야 합니다.
노즐 & 온도감지부 HKT-300 / HKN-200
| 감지부 1차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 95℃ |
|---|---|
| 감지부 2차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 공칭방호면적 : 695㎜ × 695㎜ 유효설치높이 : 500 ~ 700㎜ |
가스차단기
구성요소 및 제원
소화기 HKF-310
| 작동방법 | 모터에 연결된 캡이 작동하여 눌림핀이 눌려 방출관을 따라 소화약제 방출 |
|---|---|
| 소화용기 | 재질 KSD 3698 / 두께 1.2t / 내용적 1025ml / 약제량 0.8l |
| 가압용 | 사용압력 0.75 ~ 0.98㎫ |
| 가스용기 | 지시압력계 압력검출방식 부루돈관 팽창 수축방식 |
| 규격(㎜) | 150 (W) × 164(H) |
| 중량(g) | 1900 |
수신부 HKC-720
| 정격전압 | AC220V / 60㎐ |
|---|---|
| 소비전력 | 140W |
| 예비전원 | Ni-Cd Battery, DC 12V 600mAh |
| 사용온도범위 | -10 ~ 40℃ |
| 통신모듈 | RS-485 내장(Option) |
| 규격(㎜) | 153(W) × 120(H) × 45(D) |
| 중량(g) | 700 |
가스탐지부 HKD-410
| 정격전압 | DC 12V |
|---|---|
| 적용가스종류 | LNG, LPG용 |
| 경보농보 | LPG 600 ~ 4,500ppm / LNG 600 ~ 12,500ppm |
| 가스검출방식 | 확산식 |
| 가스감지소자 | 접촉연소식(즉시형) |
| 규격(㎜) | 61 Ø × 32(D) |
| 중량(g) | 60 |
※ 주의 - 가스탐지부 점검시 테스트용 가스를 사용하여야 합니다.
노즐 & 온도감지부 HKT-300 / HKN-200
| 감지부 1차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 95℃ |
|---|---|
| 감지부 2차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 공칭방호면적 : 695㎜ × 695㎜ 유효설치높이 : 500 ~ 700㎜ |
조작부 일체형 차단기

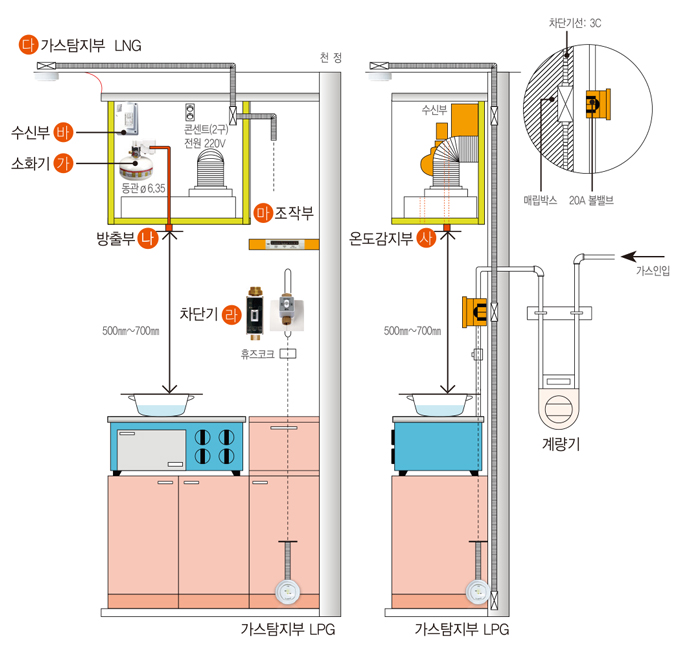

주거용 주방 자동소화장치 설치도면 & 취부도
가 - 소화기(작동부) / 나 - 방출부(노즐) / 다 - 가스탐지부
라 - 차단기 / 마 - 조작부 / 바 - 수신부 / 사 - 온도감지부
| 가스탐지부의 설치 위치 | 배관/배선 매립시 고려사항 | 노즐/온도감지부의 설치 위치 |
|---|---|---|
| · LNG의 경우 : 천장에서 30㎝ 이내 · LPG의 경우 : 바닥에서 30㎝ 이내 · 가스기구(가스렌지)로 부터 반경 4m 이내에 설치 할 것 |
· 가스탐지선 : 매립관 PVC닥트 Ø22 최대길이 3m 전기선 UTP 4P 이상 · 가스차단선 : 매립관 PVC닥트 Ø22 최대길이 5m 전기선 UTP 4P 이상 · LH현장은 전기선 HFIX1.5SQ 3P · PVC닥트 매립시 입출구 BOX는 전기콘센트 2구 BOX를 사용할 것 · 최대길이 이상일 경우 당사에 사전 협의 요망 · 차단기는 주방 배관의 개폐 밸브로부터 2m 이내 위치에 설치하되, 상시 확인 점검이 가능하도록 설치할 것 |
· 형식승인 받은 유효설치 높이 및 방호면적에 따라 설치할 것 · 노즐의 높이는 500~700㎜ |
※ 형식별 공장방호면적, 유효설치높이가 달라질 수 있습니다.

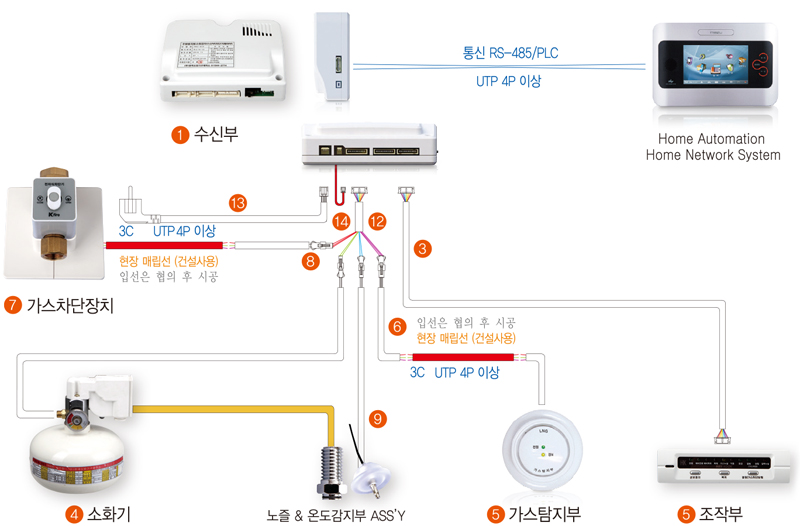

주거용 주방 자동소화장치 H/N 결선도
* Home Network 연동시 RJ45잭의 결선 : 4번-,5번+로 결선하면 됩니다.(RJ45잭 결선은 전기통신공사분임)
| NO | 부품명(내열전선) | 선길이(mm) | |
|---|---|---|---|
| 3 | 조작부 | 1000 | |
| 4 | 소화기 | 800 | |
| 5 | 탐지부 | 140 | |
| 6 | 탐지부연결 | 1000 | |
| 7 | 차단기 | 130 | |
| 8 | 차단기연결 | 800 | |
| 9 | 온도센서 | 1000 | |
| 12 | 메인 | 수신부측 | 400 |
| 탐지부측 | |||
| 감지부측 | |||
| 소화부측 | |||
| 차단부측 | |||
| 13 | 전원코드 | 1000 | |
| 14 | 예비전원 | 70 | |

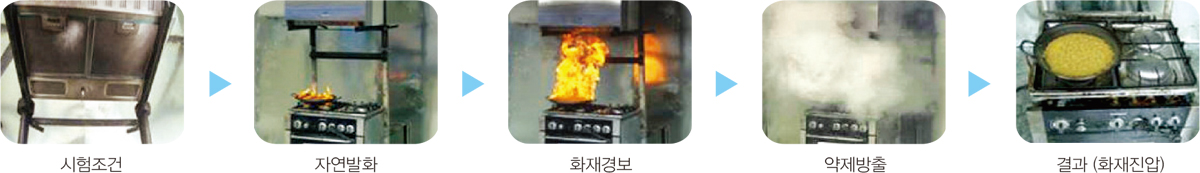

주거용 주방 자동소화장치 소화시험 과정
구성요소 및 제원
소화기 HKF-320
| 작동방법 | 모터에 연결된 캡이 작동하여 눌림핀이 눌려 방출관을 따라 소화약제 방출 |
|---|---|
| 소화용기 | 재질 KSD 3698 / 두께 1.2t / 내용적 1025ml / 약제량 0.8l |
| 가압용 | 사용압력 0.75 ~ 0.98㎫ |
| 가스용기 | 지시압력계 압력검출방식 부루돈관 팽창 수축방식 |
| 규격(㎜) | 150 (W) × 164(H) |
| 중량(g) | 1900 |
수신부 HKC-800
| 정격전압 | AC220V / 60㎐ |
|---|---|
| 소비전력 | 140W |
| 예비전원 | Ni-Cd Battery, DC 12V 600mAh |
| 사용온도범위 | -10 ~ 40℃ |
| 통신모듈 | RS-485 내장(Option) |
| 규격(㎜) | 153(W) × 116(H) × 38(D) |
| 중량(g) | 700 |
조작부 HKR-800TE
| 정격전압 | DC 12V |
|---|---|
| 기능 | 원격제어 및 기능표시 |
| 사용온도범위 | -10 ~ 40℃ |
| 규격(㎜) | 115.6(W)×28.1(H)×16.6(D) |
| 중량(g) | 39 |
노즐 & 온도감지부 HKT-300 / HKN-200
| 감지부 1차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 95℃ |
|---|---|
| 감지부 2차 | 종류 : 온도센서형 (Thermistor식) 공칭작동온도 : 135℃ |
| 분사노즐 | 방사시간 : 12초 방사각도 : 80˚ 일반 공칭방호면적 : 695㎜ × 695㎜ 일반 유효설치높이 : 500 ~ 700㎜ 와이드타입 공칭방호면적 : 850㎜ × 850㎜ 와이드타입 유효설치높이 : 680 ~ 780㎜ |

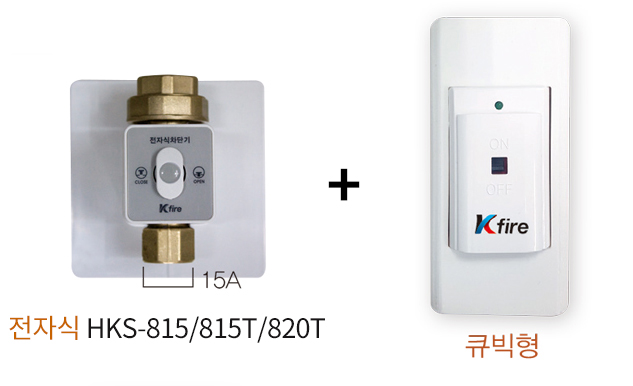

큐빅형
| 정 격 전 압 | AC220V / 60㎐ |
| 정 격 전 류 | 16A |
| 동 작 적 압 | DC 12V |

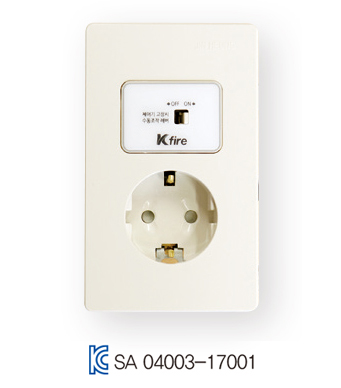

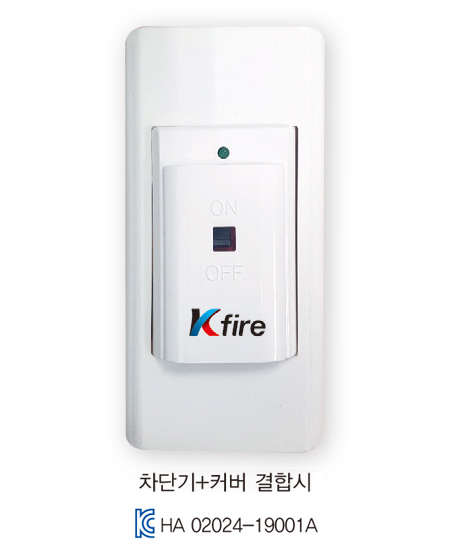

콘센트식 JH-910581
| 정 격 전 압 | AC250V / 60㎐ |
| 정격감도전류 | 16mA |

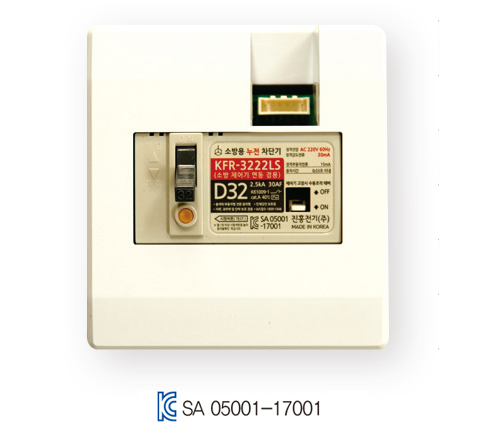

누전차단기식 KFR-322LS
| 정 격 전 압 | AC220V / 60㎐ |
| 정격감도전류 | 30mA |
| 상 선 식 | 1Ø2W |
| 정격부동작전류 | 15mA |
| 동작시간 | 0.03초 이내 |
| 최대용량 | 20A, 30A |
주거용 주방 자동소화장치 (누전차단기 타입) 시공도
| NO | 명칭 |
| 1 | 소화기 (고정브래킷 포함) |
| 2 | 작동장치 |
| 3 | 방출도관 |
| 4 | 방출구 |
| 5 | 감지부 |
| 6 | 수신부 (배터리 내장) |
| 7 | 전기차단장치 |
| 8 | 조작부 (경보기능 포함) |
| 9 | 전선관 및 전선 |
* 방출구는 해당방호면적을 유효하게 소화할 수 있도록 가스레인지 중앙근처에 설치
* 소화기충전약제는 분말소화약제 또는 강화액 소화약제로서 방호면적 0.4㎡ 이상인 제품
* 전선관
- 옹벽매립부위 : CD관
- 조적매립부위 : HI-VE관 또는 CD관 + 지지대
- 석고보드 등 건축마감재부위 : HI-VE관 또는 CD관+지지대
* 조적부위일때는 사각 BOX 적용
* 방출구 및 감지부 설치를 위한 타공은 렌지후드 제조사

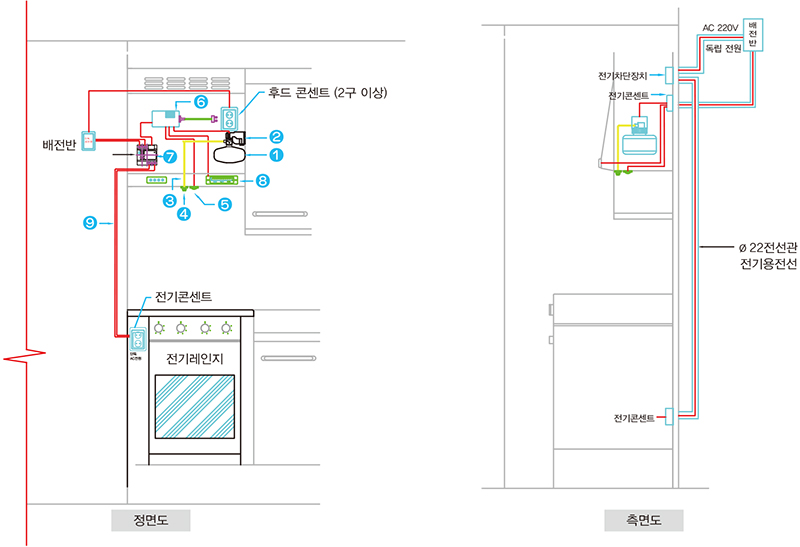

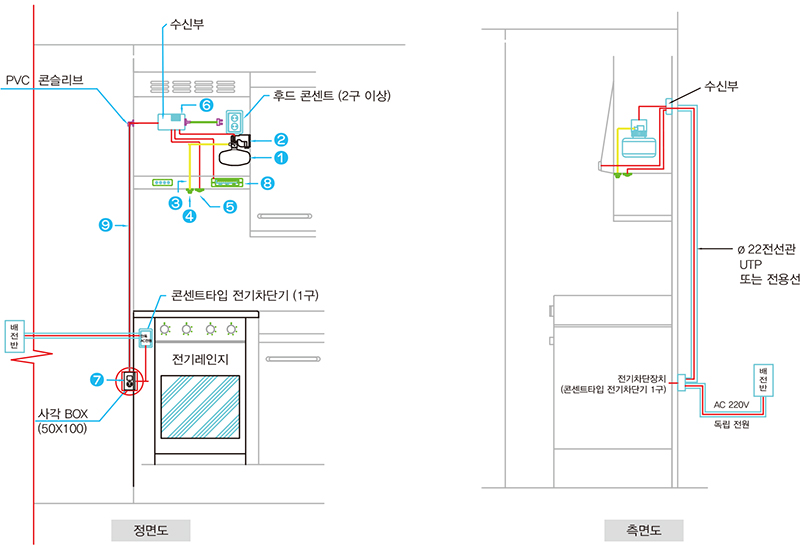

주거용 주방 자동소화장치 (콘센트타입 차단기용) 시공도
| NO | 명칭 |
| 1 | 소화기 (고정브래킷 포함) |
| 2 | 작동장치 |
| 3 | 방출도관 |
| 4 | 방출구 |
| 5 | 감지부 |
| 6 | 수신부 (배터리 내장) |
| 7 | 전기차단장치 |
| 8 | 조작부 (경보기능 포함) |
| 9 | 전선관 및 전선 |
* 방출구는 해당방호면적을 유효하게 소화할 수 있도록 가스레인지 중앙근처에 설치
* 소화기충전약제는 분말소화약제 또는 강화액 소화약제로서 방호면적 0.4㎡ 이상인 제품
* 전선관
- 옹벽매립부위 : CD관
- 조적매립부위 : HI-VE관 또는 CD관 + 지지대
- 석고보드 등 건축마감재부위 : HI-VE관 또는 CD관+지지대
* 조적부위일때는 사각 BOX 적용
* 방출구 및 감지부 설치를 위한 타공은 렌지후드 제조사
제품개요
자동소화장치 (온도센서형, 자동선반용)

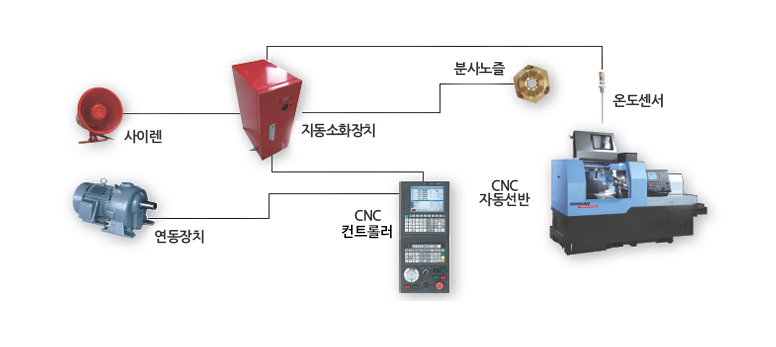

화재 발생이 예상되는 구역에 온도감지센서를 설치하여 설정온도 이상으로 온도가 감지되면 자동소화장치에 화재신호를 송신하고 자동소화장치는 다시 자동선반의 CNC 컨트롤러에 화재 신호를 송신합니다. 자동선반의 CNC 컨트롤러는 연동장치의 작동, 작동중단, 전원차단이 이루어지게 하며 분사노즐에서 소화약제를 분사하여 신속하게 초기에 화재를 진압하는 시스템입니다.
자동소화장치 구성과 작동방법

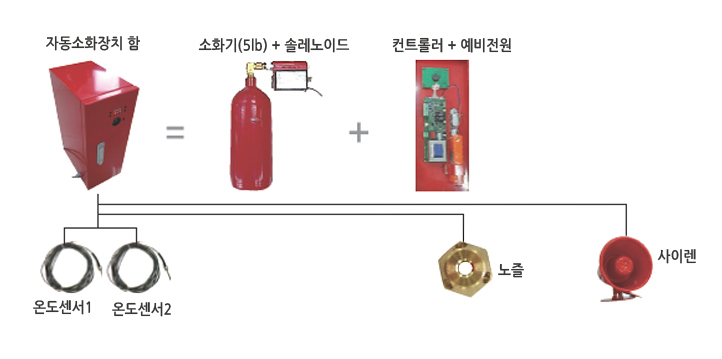

자동소화장치 구성

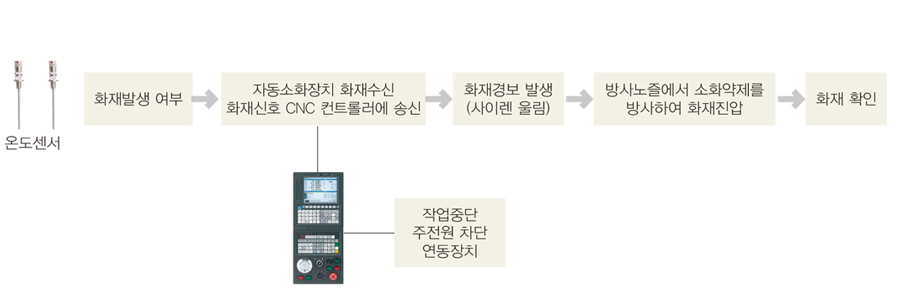

자동소화장치 작동순서
