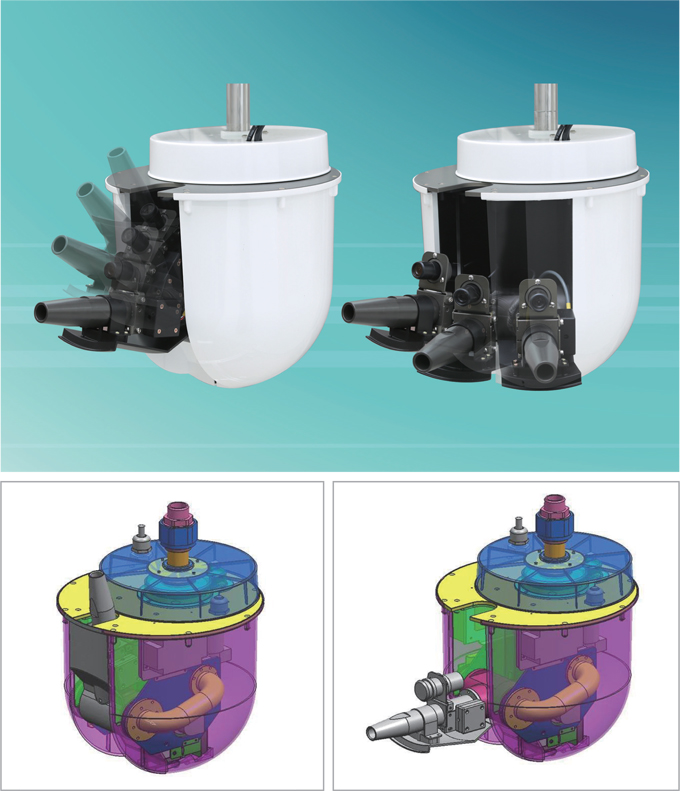

HK-AFDES-100은 현대적인 구조에서 요구되는 최첨단 소방기술-적외선, 자외선, 카메라, 영상 분석 처리 및 시스템 제어
기술 이 유기적으로 조합·적용된 첨단 소방 제품입니다.
실시간으로 화재감지 거리 내 모든 방향에 대해 화재 감시가 가능하며, 감시 영역에서 화재가 감지 될 시 30초 이내 정확한
위치 에 소화약제가 방출되고, 화재가 진압된 후 다시 감시 상태로 복귀합니다.
또한 화재가 발생할 경우 방재센터 또는 관계인에게 즉시 상황을 보고함으로써 화재의 확산에 대한 대비를 할 수 있습니다.
다양한 형태의 화재감지기가 결합 된 제품. (UV, IR, CCD camera)
다양한 화재감지기를 이용하여 화재 초기에 발견 가능
· 정확한 화재 진압
화재를 발견한 후 즉시 화재지점을 탐색하여 물(또는 포말) 방사
· IT 기술과 소방 기술이 융합된 새로운 개념의 제품
· 비디오 영상 분석을 이용한 화재 감지와 화재 진압 시스템
· 화재 감지의 정확성을 높이기 위한 복합센서 기반 시스템 개발
· 화재감지(불꽃 및 연기) 알고리즘 탑재
· 화재감지 및 화재진압까지 무인시스템 구성이 가능한 지능형 제품
| 형식 | 기술설명 |
|---|---|
| 유량 @ 0.5Mpa | 300 LPM 이상 |
| 감지 및 감시 거리 @ 0.5Mpa | DC 12V |
| 크기 | 340 mm × Dia. 320 mm |
| 설치 높이 | 8 ~ 20 m |
| 파이프 직경 | 25A |
| 중량 | 10 kg |
| 재질 | SUS316, 알루미늄, 난연ABS |
| 수평/수직 이동 | 25A |
| 회전속도 (수평/수직) | 360°, +/- 70/90° |
| 사용 전압 | 2 4°/초, 50°/초 |
| 감지 시간 | 220V |
| 동작 모드 | 자동 & 수동 |
| 통신 모드 | RS-485 |

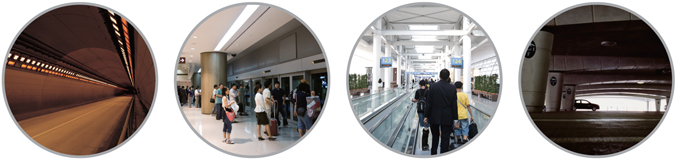

설치가능장소
터널, 쇼핑몰, 공장, 공항, 역사, 창고, 발전

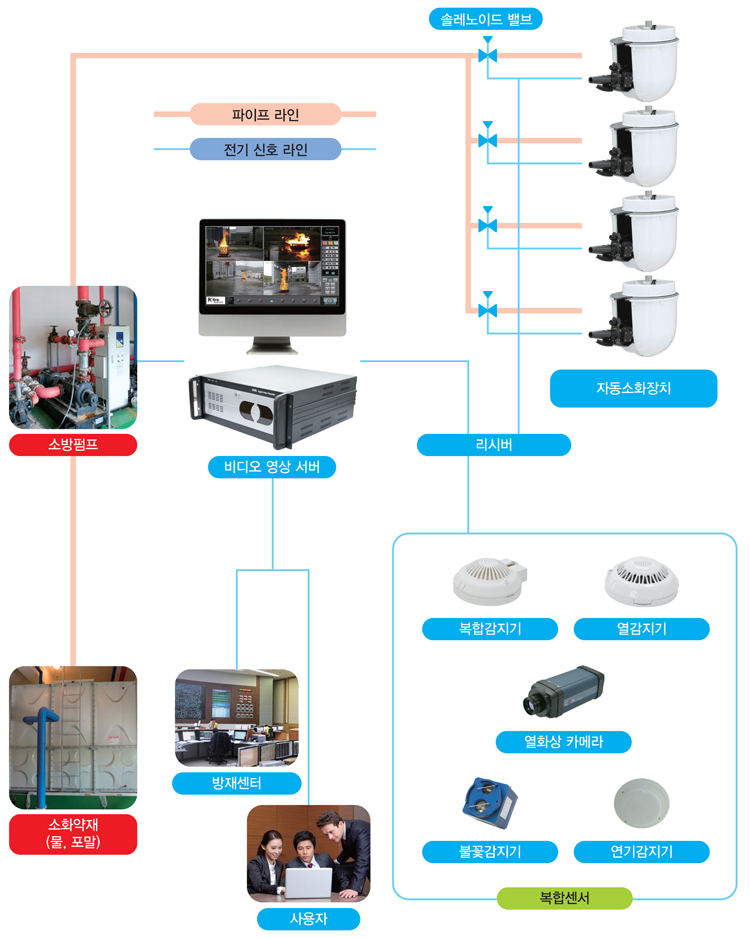

시스템구성도

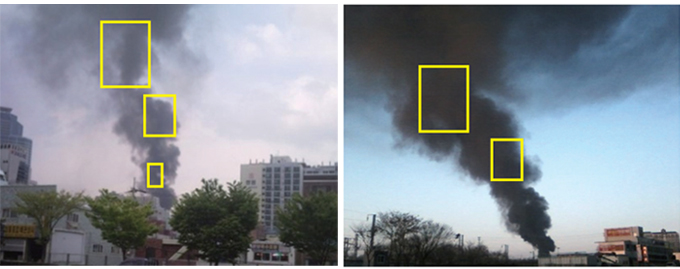

| 형식 | 기술설명 |
|---|---|
| 감지 영역 | 화면상의 10x10 픽셀 (320x240 이미지 기준) |
| 감지 시간 | 입력된 영상 중 연속 8프레임 이내의 지속적인 움직임 및 색상 변화 |
| 감지 기준 | 340 mm × Dia. 320 mm |
| 감지 방식 | . 물체의 움직임 . 노이즈의 증감 분석 . 물체의 색상 분석 . 공간 및 온도 분석 . 움직임의 방향성 감지 . 분류기를 이용한 연기 검증 . 오검출(False detection) 방지 |
| 환경 설정 | . 주요 감시 지역 설정 . 연기 크기에 따른 화재 경보 비율 . 색상 검출 단계별 조건 . 연기 검증을 위한 단계별 분류 조건 |
| 형식 | 기술설명 |
|---|---|
| 감지 영역 | 화면상의 5x5 픽셀 (320x240 이미지 기준) |
| 감지 시간 | 4~5초 이내 |
| 감지 기준 | 입력된 영상 중 연속 8프레임 이내의 지속적인 움직임 및 색상 변화 |
| 감지 방식 | . 불규칙적인 깜빡임 분석 . 노이즈의 증감 분석 . 명도 변화 분석 . 웨이블릿 에너지 변화 분석 . 퍼지 로직 응용 . 오검출 방지 |
| 환경 설정 | . 주요 감시 지역 설정 . 색상 검출 단계별 조건 . 불꽃 검증을 위한 퍼지로직 단계별 분류 조건 |

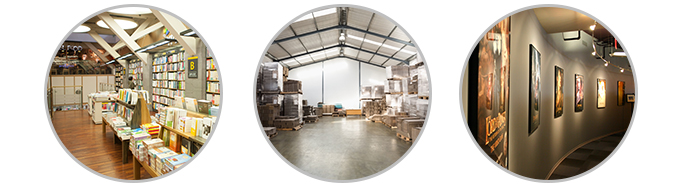

공항/철도 및 지하철역사/항구/쇼핑센터/공장/데이터센터/문화재/아파트/박물관/ 지하주차장/자재창고/유해물질저장소/대형선박 등
. 화재 발생 가능성이 있는 모든 장소

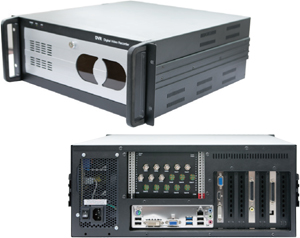

. 모델명 : HK-DVR-01 / 화재감시 가능채널 : 4채널
. HDD : 1TB / HDD Max : 4 SATA
. CPU : i7 Quad Core 3.4GHz / RAM : 4GB
. 케이스 : 산업용 4U / 코덱 : MPEG4, H.264
. 입력가능 채널 : 8채널 / 디스플레이 : 1920×1080
. OS : Windows7 / 외형(mm) : 440(W)×175(H)×500(D)
