소화기

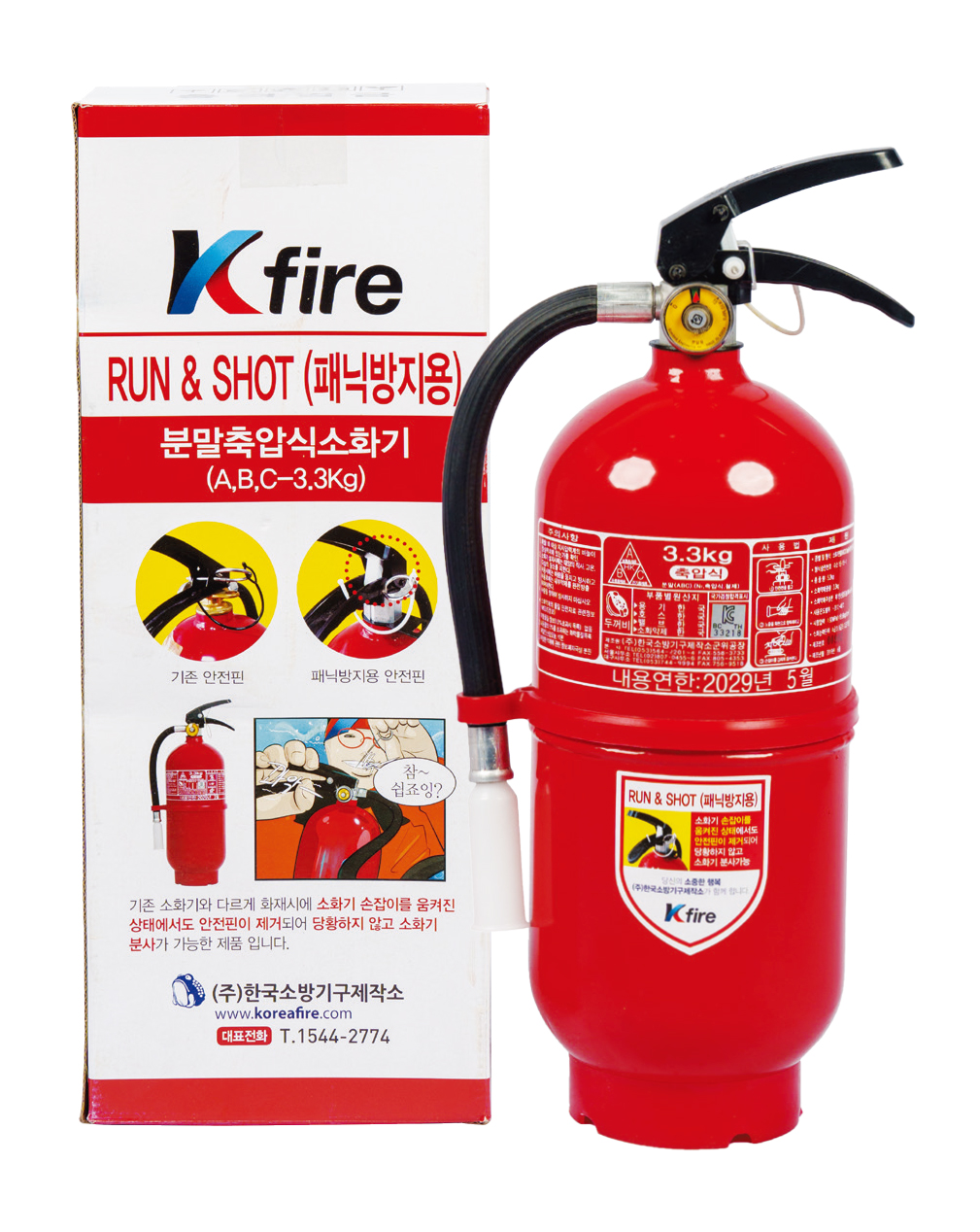

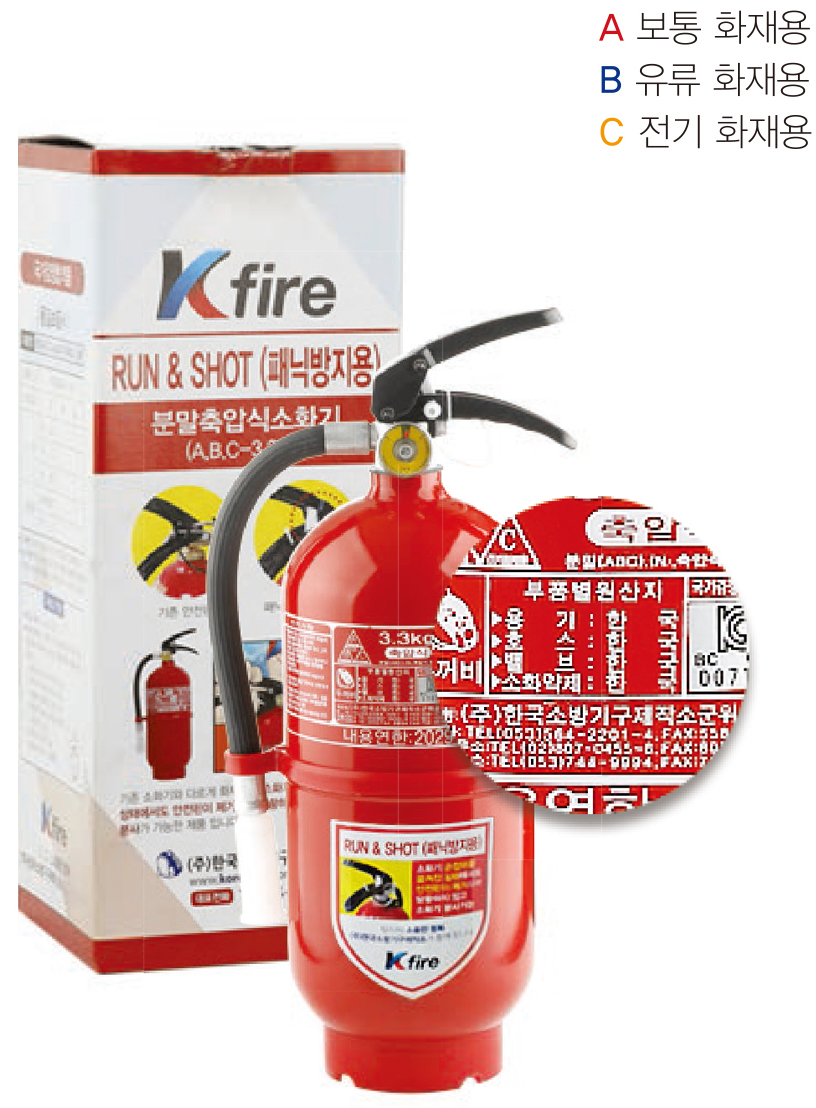

  • 축압식 분말소화기
  • 수동식 소화기
  • 자동확산소화기
  • K급 소화기
축압식 분말소화기의 구조도

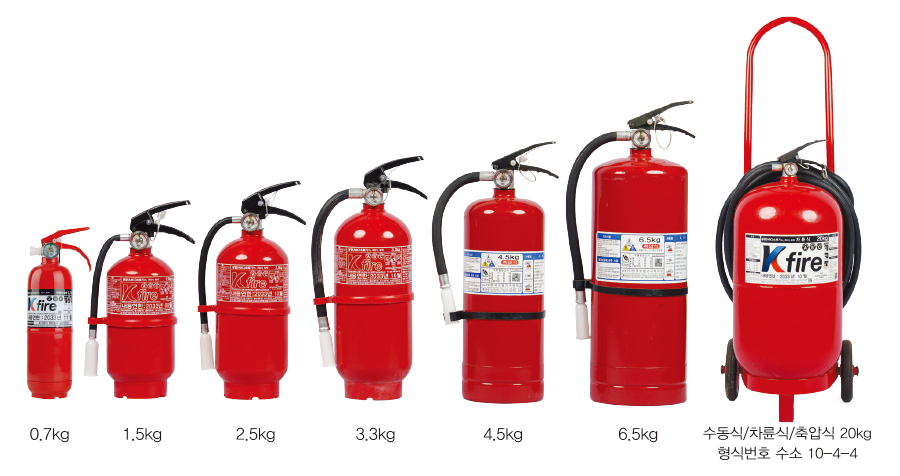

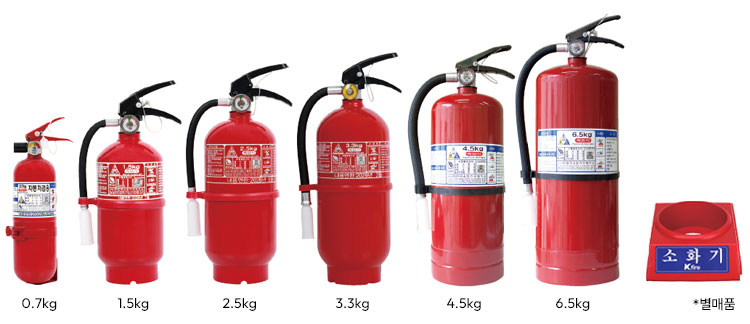

축압식 분말소화기의 사양
능력단위 총중량 약제중량 방사시간 방사거리 높이 외경
축압식 - 0.7kg A:1 B:1 C:적응 1.5kg 0.7kg 10초 2~3m 309㎜ 83㎜
축압식 - 1.5kg A:2 B:3 C:적응 2.8kg 1.5kg 10초 4~5m 350㎜ 125㎜
축압식 - 2.5kg A:2 B:4 C:적응 4.0kg 2.5kg 12초 4~5m 395㎜ 135㎜
축압식 - 3.3kg A:3 B:5 C:적응 5.2kg 3.3kg 12초 4~5m 450㎜ 145㎜
축압식 - 4.5kg A:4 B:6 C:적응 7.1kg 4.5kg 14초 5~6m 478㎜ 150㎜
축압식 - 6.5kg A:5 B:10 C:적응 9.9kg 6.5kg 18초 5~6m 555㎜ 175㎜

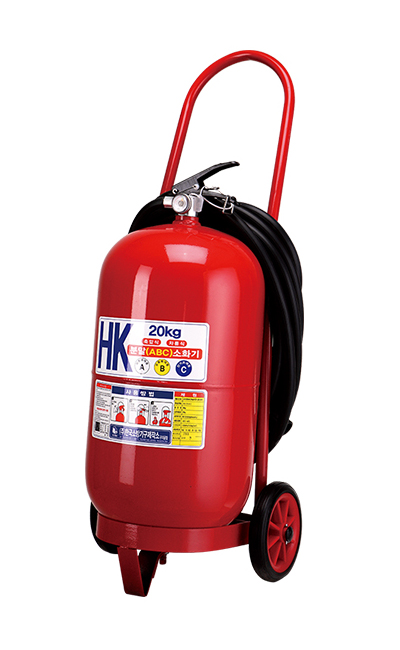

축압식 - 20kg A:10 B:20 C:적응 36kg 20kg 33초 6m 910㎜ 284㎜
원통(용기)
약제방출관

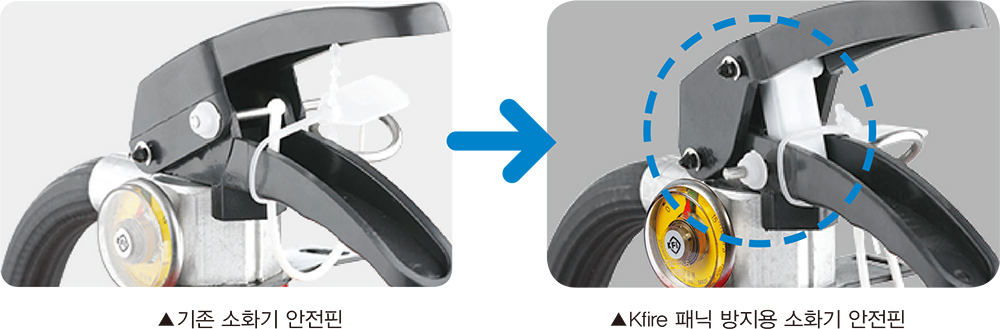

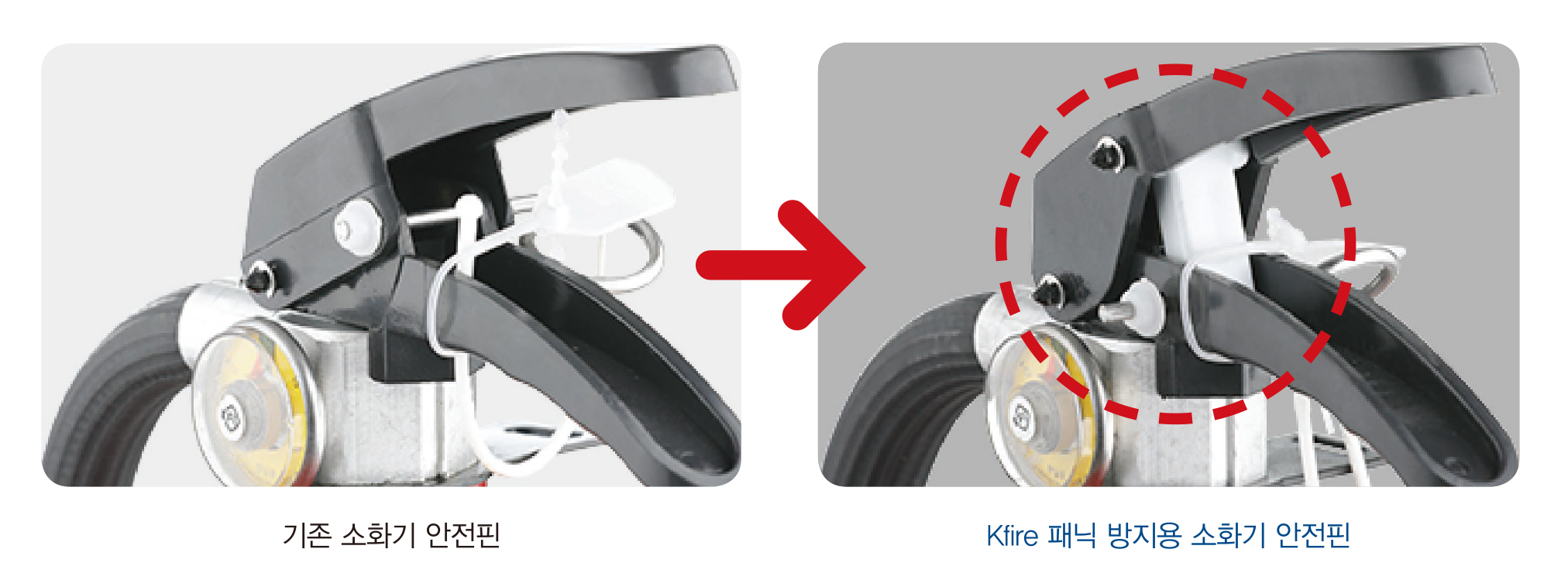

안전핀
봉인줄
손잡이
플러그(헤드)
지시압력계
소화약제 및 질소가스
호스걸이
통목(구금)
호스
노즐(혼)
원통받침대
차량용브라켓

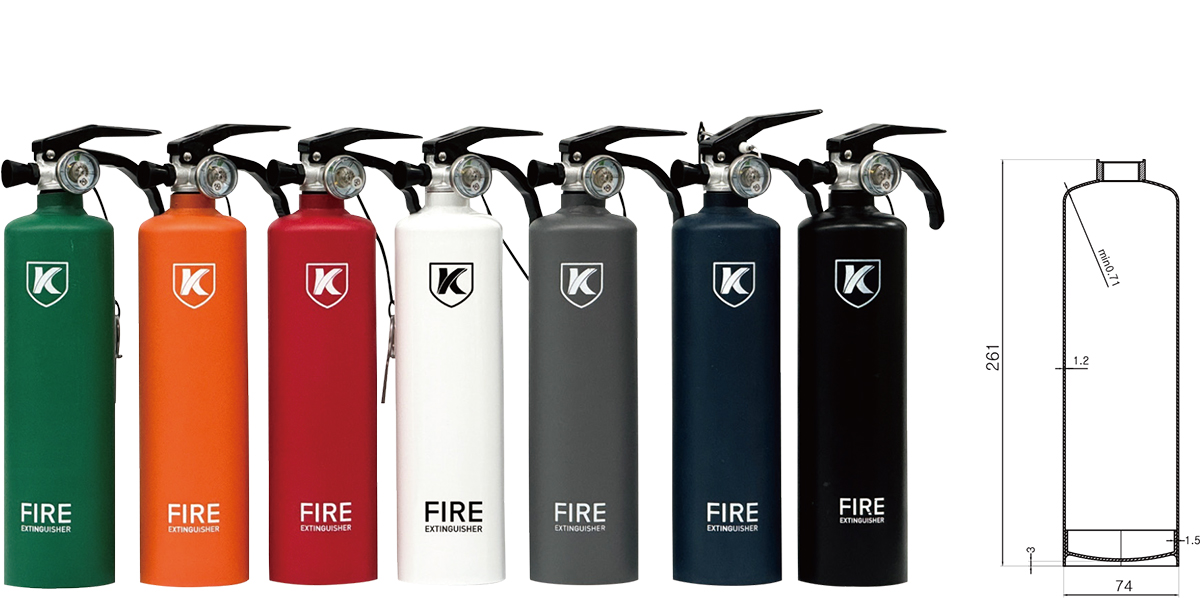

* 차량용 소화기 생산중

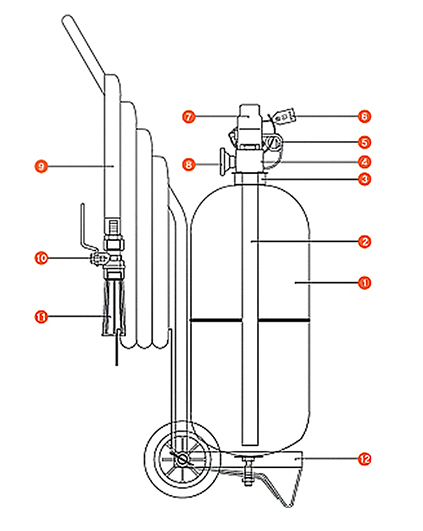

수동식 소화기의 구조도
용기
약제방출관
통목
헤드
안전핀
봉인줄
손잡이
지시압력계
호스
15A볼밸브
노즐(혼)
운반대
특ㆍ장점
· 소화기 내부압력이 지시압력계를 보는 것만으로 알 수 있어 별도의 점검이 필요 없음
· 질소(N₂)를 사용하므로 온도변화에 따른 압력변화가 적어 소화능력이 탁월
· 축압식 소화기는 분말 전체에 압력이 걸리므로 항상 안전한 소화기
· 축압식은 외부로부터 습기가 절대로 들어가지 않아 약제가 응고될 염려가 없음
· 레버를 누르면 방사, 놓으면 차단이 되므로 효과적인 소화활동이 가능
· 방사 능력이 강하고 방사 거리가 길기 때문에 높은 소화력을 가짐
· 호스 길이가 고정되어 있어서 호스 및 호스 길이의 이탈을 막을 수 있음(특허)

* 한국소방의 축압식 분말소화기는 확실한 소화력과 완벽한 A/S가 보장되며 지시압력계가 부탁되어 점검이 간단합니다.

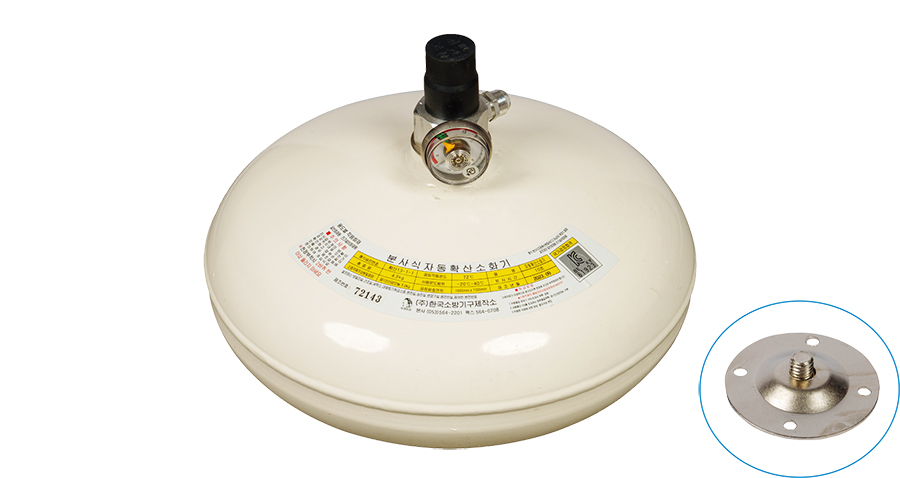

자동 확산소화장치 구성요소 및 제원
HK-FD30
형식번호 확산 13-1-1 72℃
약제중량 3kg 10초
충전압력 7~9.8kg/㎠ 4.58kg
사용온도범위 -20~40℃
공창방호면적 1㎡
소화성능유형 일반화재용, 전기설비 화재용
용도
· 세탁소, 건조실
· 아파트 및 가정의 보일러실
· 여관 호텔의 객실, 기관실
· 공장의 작업실, 변전실, 기관실, 제품창고
· 어선 및 선박의 객실, 기관실
· 각종 유류 취급소 및 저장고
특징
· 화재시 72℃의 열감지에 의하여 자동으로 작동, 화재를 진화합니다.
· 별도의 공사가 필요없고 설치가 아주 용이합니다.
· 작동(용기내 압력)여부가 표시 게이지에 의해 육안으로 확인됩니다.
· 충전약제는 인체 및 가축에 무해하며 기계, 가구, 의복 등에 묻어도 간단히 제거됩니다.(약제주성분 : NH₄,H₂,PO₄)
· A, B, C 약제가 질소(N₂)와 같이 혼합충전 되어있어 응고 되지 않습니다.

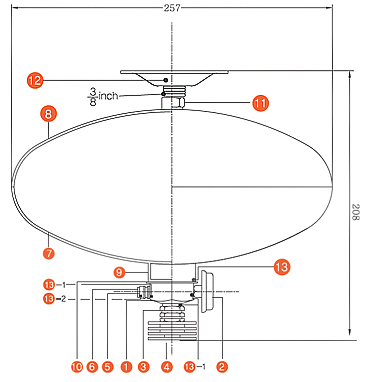

구조도
밸브
게이지
노즐
방열판
가스주입구
가스주입구마개
용기상판
용기하판
통목
통목오링보호와샤
용기고정넛트
천정부착대
오링
-1 오링
-2 오링
설치방법 및 주의사항
· 천정부착대를 천장에 수직으로 견고히 부착시킨 다음 본체를 시계방향으로 돌려 끼움
· 압력게이지의 바늘이 정상위치에 있는가 확인한 후 부착
· 월1회 이상 압력게이지의 바늘이 정상위치에 있는지 확인해야함
· 압력게이지의 바늘이 불량위치에 있는 경우와 설치시 문제가 있을 때는 취급점이나 본사에 연락 후 점검
K급 소화기 (식용유 화재용)
형식번호 수소 16-24
약제용량 4.0L 강화액
능력단위 K급
총 중 량 6.9Kg
방사거리 3~5m
방사시간 60초
사용압력 0.97MPa
사용온도 -20℃~40℃
특징
K급 화재의 경우 인화점과 발화점의 온도차이가 적고 (약 60도 정도) 끓는점이 발화점보다 높은 특성을 가지고 있으며 (발화점 약 360도, 끓는점 약 400도) 이때, 질식하여 화염을 제거하더라도 즉시 재발화되는 현상이 있습니다. 따라서 소화하기 위해서는 표면을 순간적으로 질식시켜 화염을 차단하는 동시에 연소원 (식용유) 등을 빠르게 냉각시키는 작용이 반드시 필요합니다.

※ 음식점의 주방에 설치하여야 하는 소화기중 1개 이상은 K급 소화기를 의무설치 하도록 규정 신설
