제품소개

한국소방기구제작소는 언제나 당신의 안전을 먼저 생각합니다.

가스/CO 가스·경보기

  • 가스누출경보 차단장치
  • 환기센서 ·단독경보형 감지기
  • 가스누출 확인장치

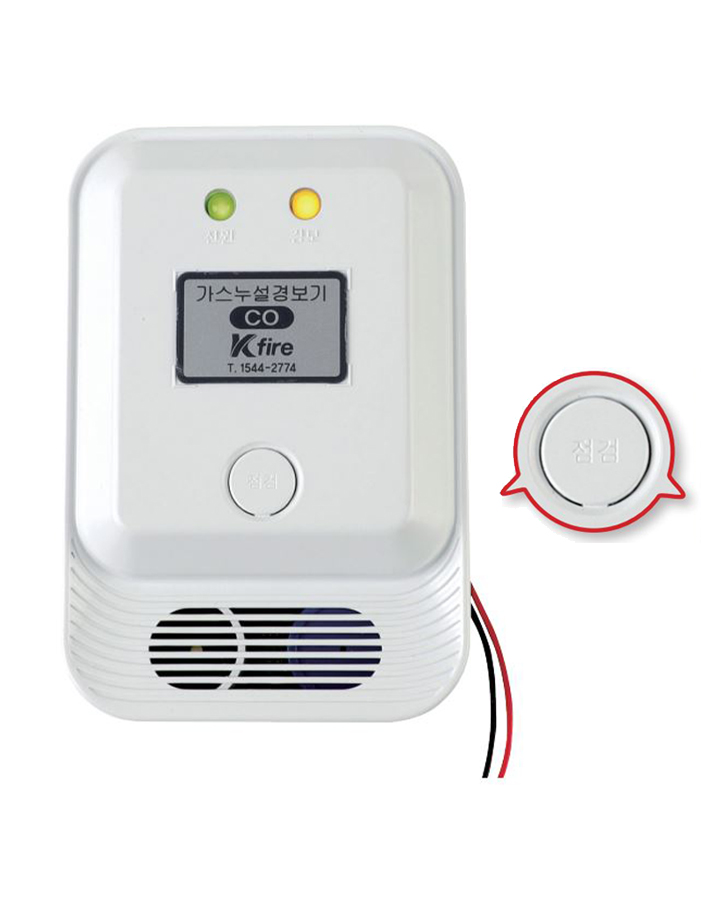

  • CO 가스 누설 경보기
  • 가스 타이머

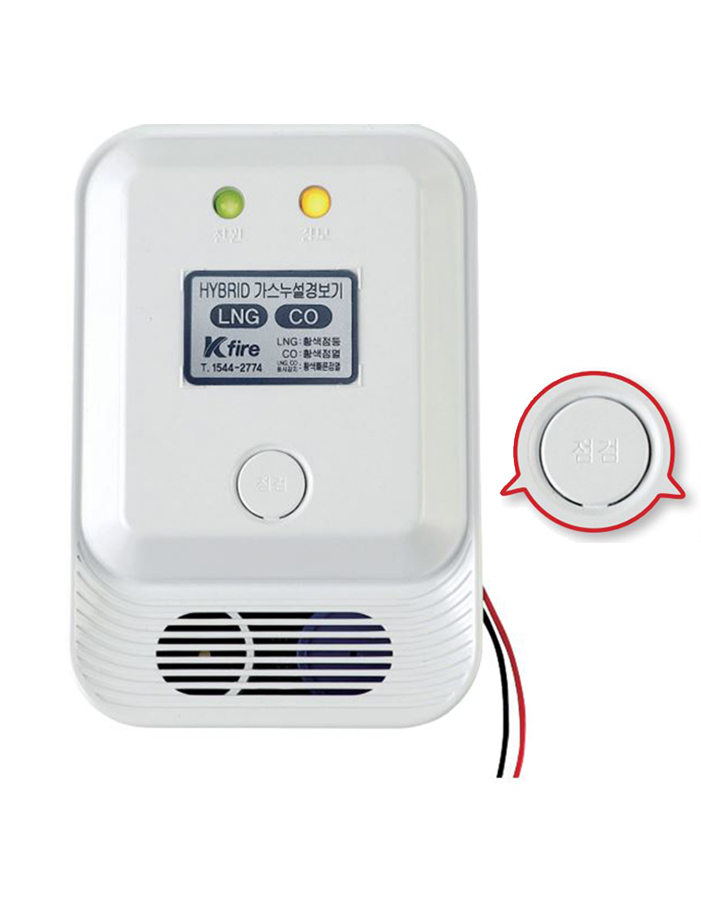

  • 가스누설 경보기

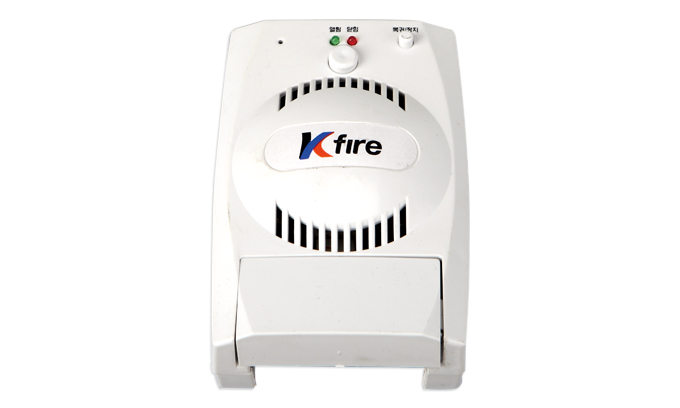

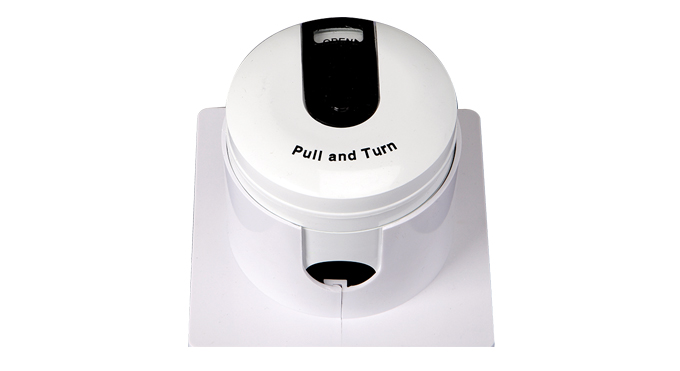

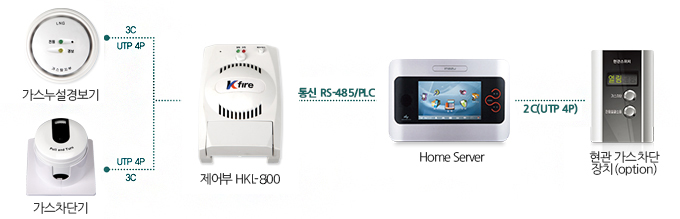

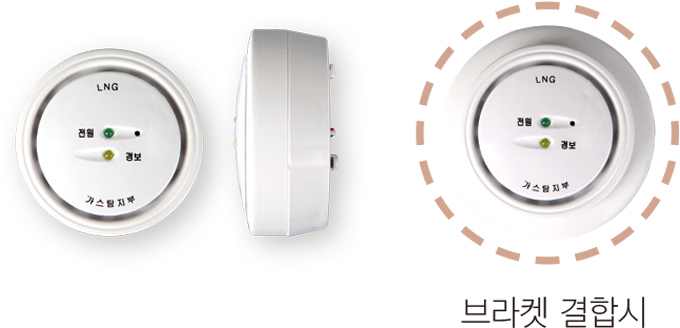

  • 가스누출경보 차단장치HK-S800

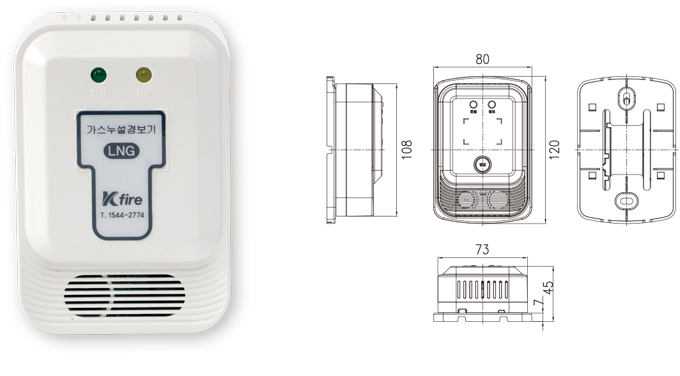

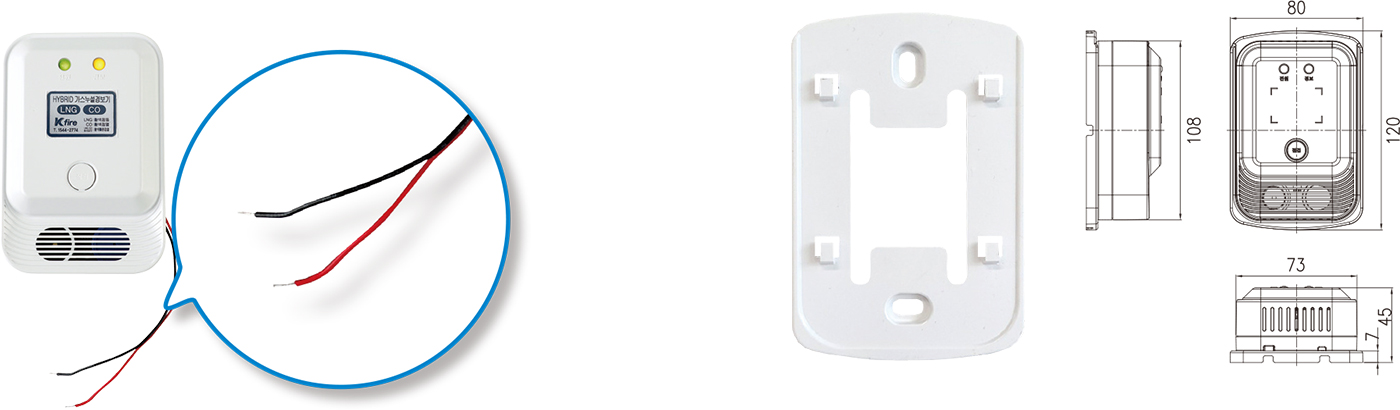

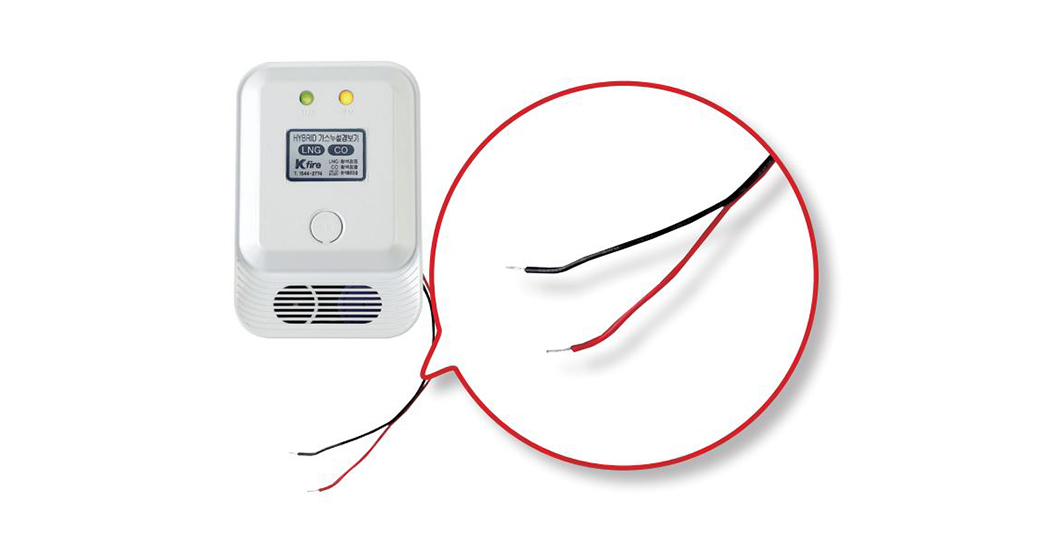

가스누설 경보기 KF-A220V
형식 단독형 가스경보기
모델 KF-A220V
전원 AC 220V
소비전력 2.0W
경보출력 WHEN ALARMED-DC 12V / 접점신호 : NO, NC, COM
사용온도범위 -20 ~ 40℃
탐지방식 확산식 & 접촉연소식
적용대상가스 LPG, LNG
경보농도 LPG 0.05 ~ 0.45% / LNG 0.05 ~ 1.25%
외형치수 80(W) × 120(H) × 45(D) 브라켓포함
무게 300g
  • 분리형 환기센서 HKVOC-100

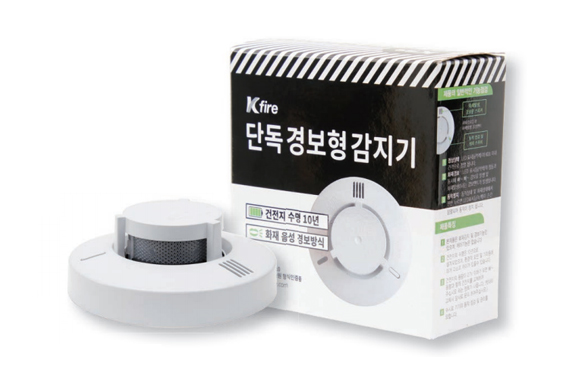

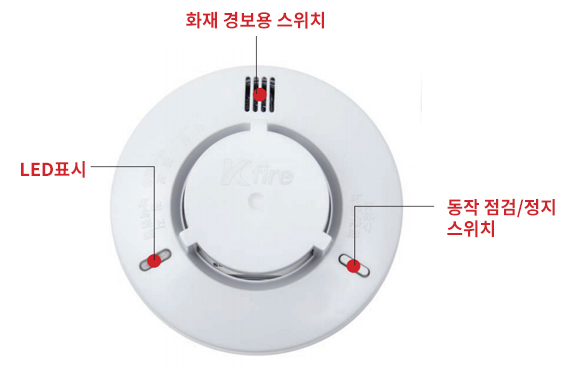

  • 단독경보형 감지기 (연기 감지기)

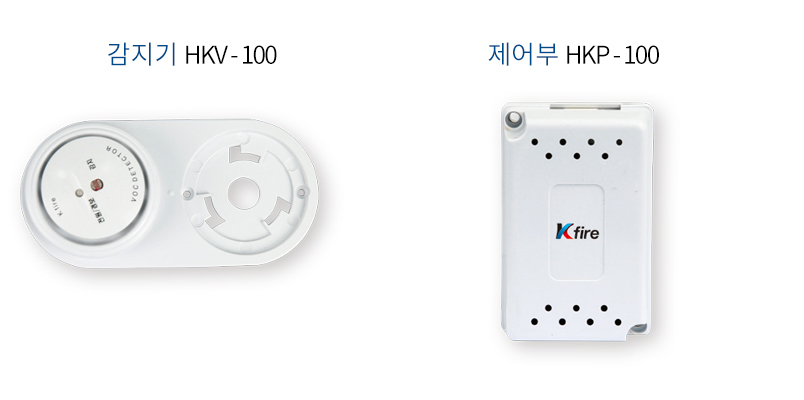

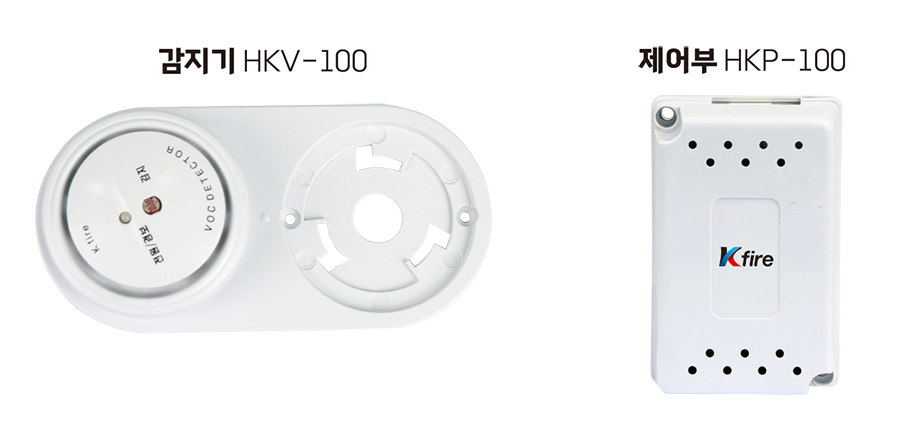

분리형 환기센서 HKVOC-100
음식조리시 발생하는 냄새 또는 가스를 감지하여 환기시켜 줌.
형식 분리형 환기센서
모델 HLVOC-100
전원 AC 220V/60㎐
소비전력 1W
감지가스 알코올, 일산화탄소, 이산화탄소, 담배연기, 암모니아, 각종냄새 등
사용온도 -10 ~ 50℃
연동장치 레인지후드 또는 환기팬
LED표시 청색 LED-전원, 적색 LED-릴레이 작동
설치장소 가정 내 부엌
초기안정화 시간 3분
작동농도 LNG기준 약 20ppm

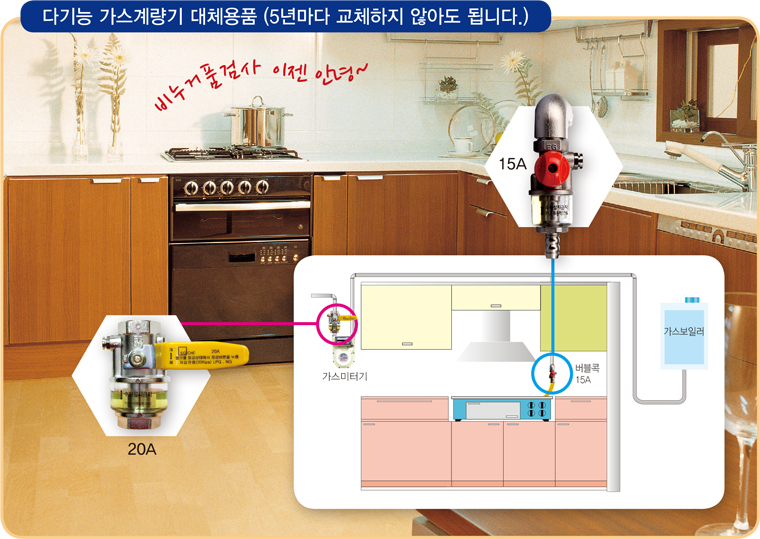

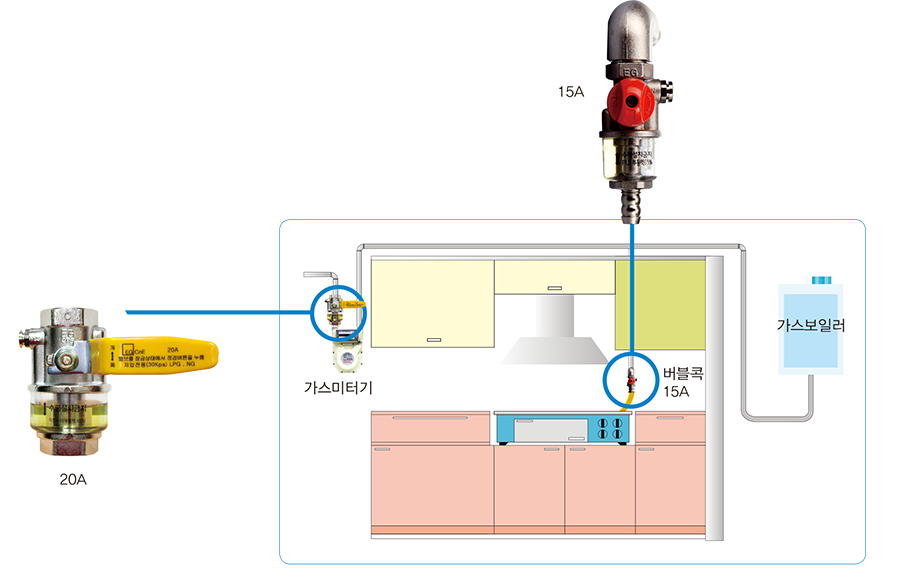

가스누출 확인장치 (버블콕/버블밸브)

- 시공기준 (KGS FU511)에 의거 2011년 5월 25일부터 점검구 및 가스누출 확인장치 의무설치
- 가스누출 확인 휴즈 콕 제조의 시설, 검사 기준 : KGS AA006
- 가스누출 확인 배관용 밸브 제조의 시설, 기술, 검사 기준 : KGS AA007


가스누출 확인장치는 가스 사용을 안전하게 도와주는 필수품입니다.

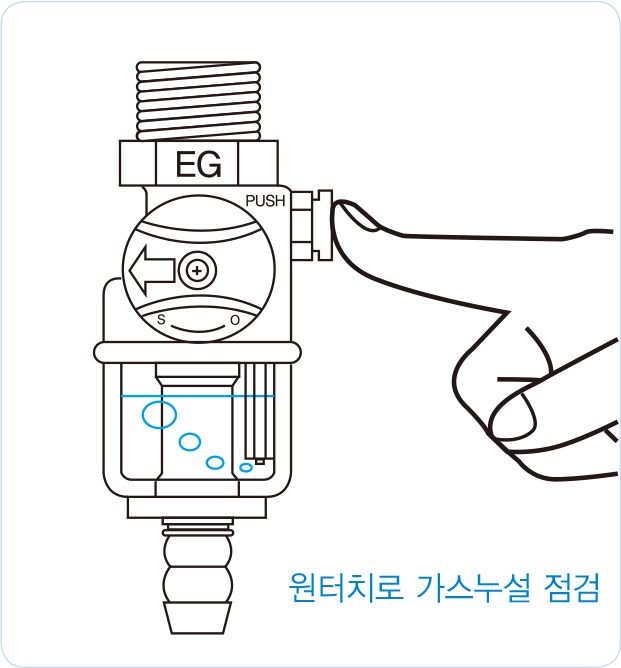

가스배관에서 가스가 누출될 때 점검버튼을 누르는 즉시 기포의 발생을 육안으로 볼 수 있어 가스의 누출을 확인할 수 있습니다.

* 2013년 7월 이후 건축허가 된 건축물에 대해.매립되는 20A배관에서도 가스누출을 확인할 수 있도록 하는 법령(KGSFU 2.5.4.5.2)이 제정됨.

특징
· 비누거품의 사용 없이 간편하게 가스 누출상태를 수시로 점검이 가능합니다.
· 휴즈 콕 및 밸브의 교체시기를 알 수 있습니다.
· 기존의 휴즈 콕이나 밸브와 시공방법이 동일하므로 설치 및 교체가 용이합니다.
· 가정, 산업현장, 자동차, 선박, 가스용기에 적용 가능합니다.
· 대형 배관용 점검밸브의 개발이 가능합니다.
사용방법
· 점검하고자 하는 버블 콕 하단의 모든 연소기구 및 밸브를 닫는다.
· 버블 콕의 개폐핸들을 잠금 위치에 둔다.
· 점검버튼을 1~5초간 지속적으로 누른다.
· 기포가 계속 또는 주기적인 간격으로 발생하면 배관, 밸브 또는 연소기구에 누출 부위 있음.
· 기포발생시 가스공급업체에게 정밀 진단 및 보수 요청.
가스사용 안전방법

콕을 잠근 상태에서 점검버튼을 눌러기포가 발생하면 도시가스로 연락하여 안전조치를 받으세요.

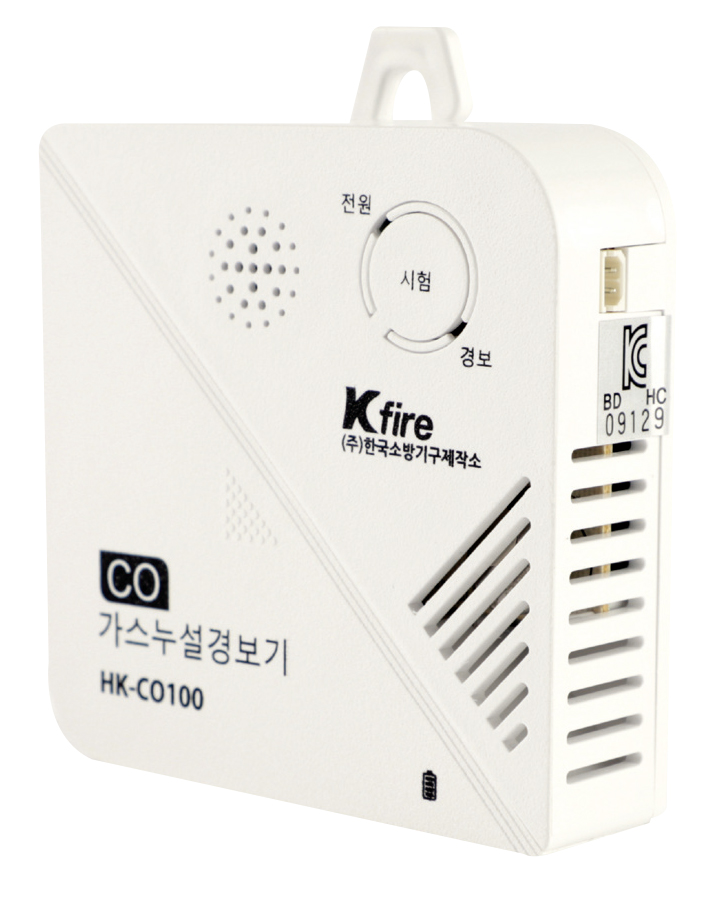

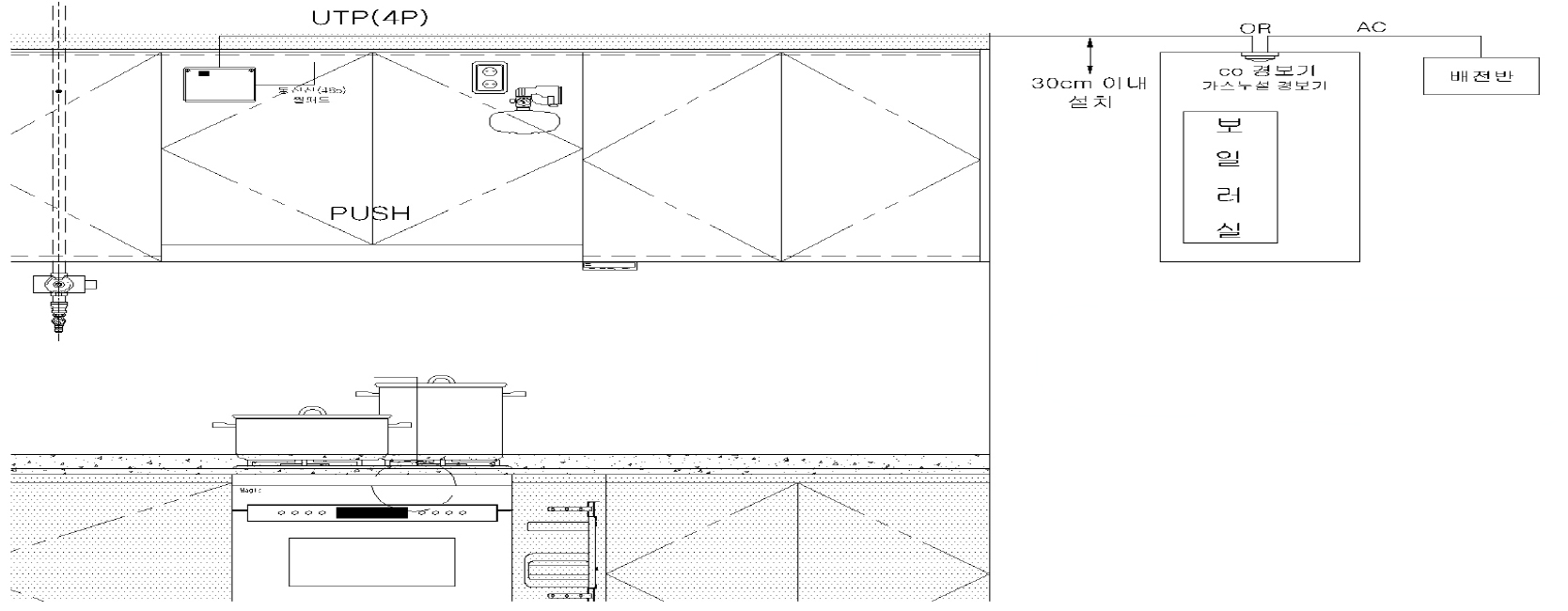

CO가스 누설 경보기 (배터리형) HK-CO10
CO경보기는 CO가스를 감지하여 경보를 발생 시키는 배터리형 경보기 제품으로 설치가 용이함
제품명 / 모델명 CO경보기 / HK-CO100
형식번호 가-20-31
사용전원 AA사이즈 1.5V 리튬배터리 2개(3.0V)
중량 145g(배터리 포함)
자동환경 -20℃~50℃ / RH 95% 이하
표시 전원 LED : 녹색 LED점멸
경보 LED : CO가스 감지(250ppm이상) 점등
음향출력 경보시 : 음성안내 및 경보음
배터리 저전력 : 배터리 교체 음성 알림
출력시호 접점 출력(Open Collector)
고정방식 브라켓 벽 고정
Easy 설치(브라켓 자석삽입 : 보일러 본체 부착 가능)
가스 일산화탄소(CO)
가스감지방식 전기화학식
초기안정화 30초
PCB 2 Layer FR4
크기 90mm(W)Ⅹ90mm(H)Ⅹ25mm(D)

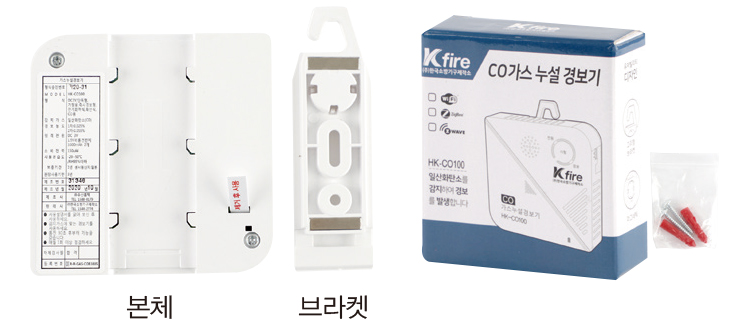

구성품
· 본체 + 브라켓
· AA size 리튬 배터리 1.5V 2EA 제공
특징
· 브라켓 고정 거치형(자석 부차형 / 고리 고정형)
· 자체 동작시험 가능(시험 버튼 적용)
· 배터리 수명 5년 / 센서 수명 10년
· 배터리 교체 및 알람 음성 기능
· 고성능 전기화학식 센서 사용

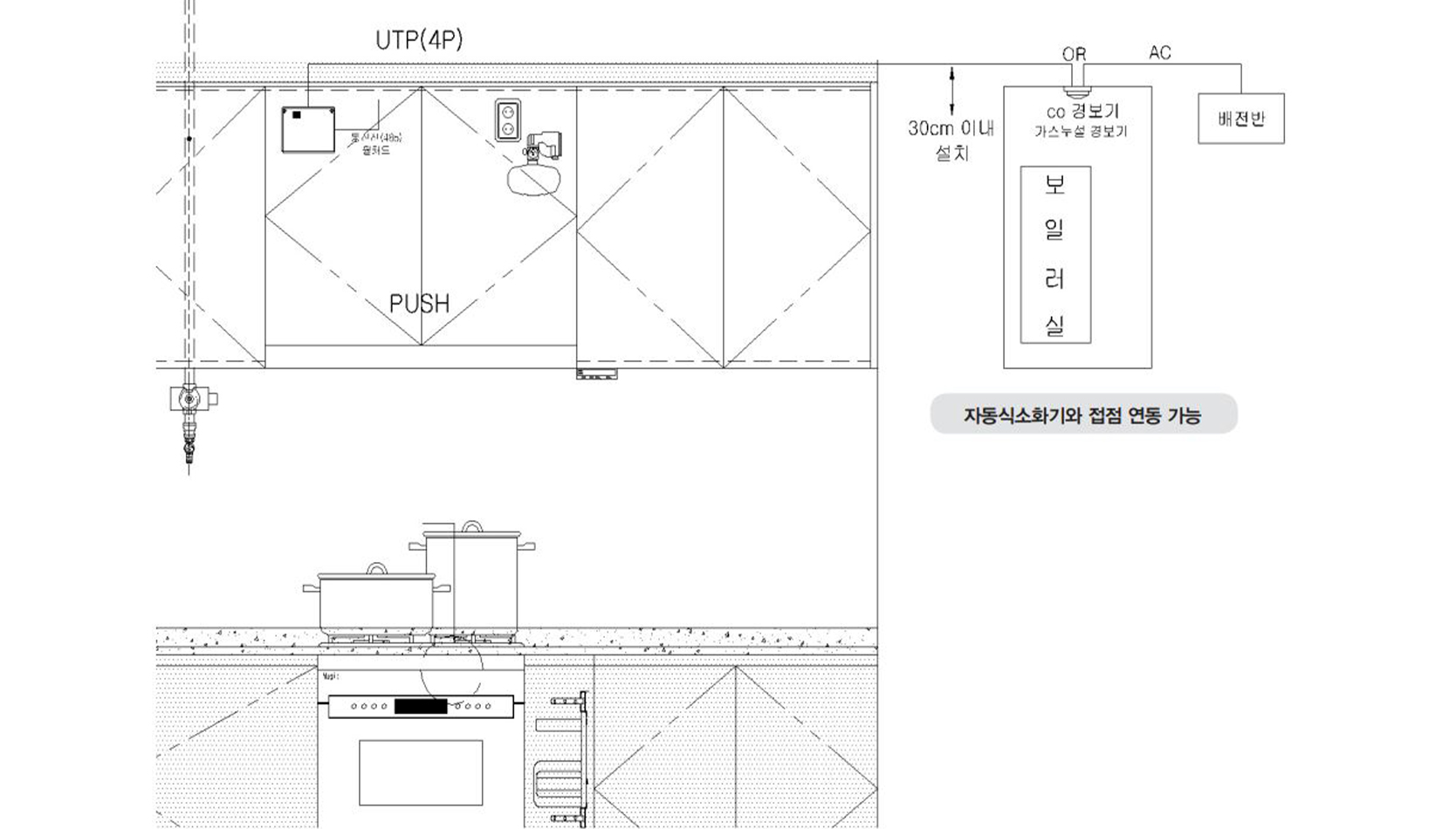

자동식소화기와 접점 연동 가능

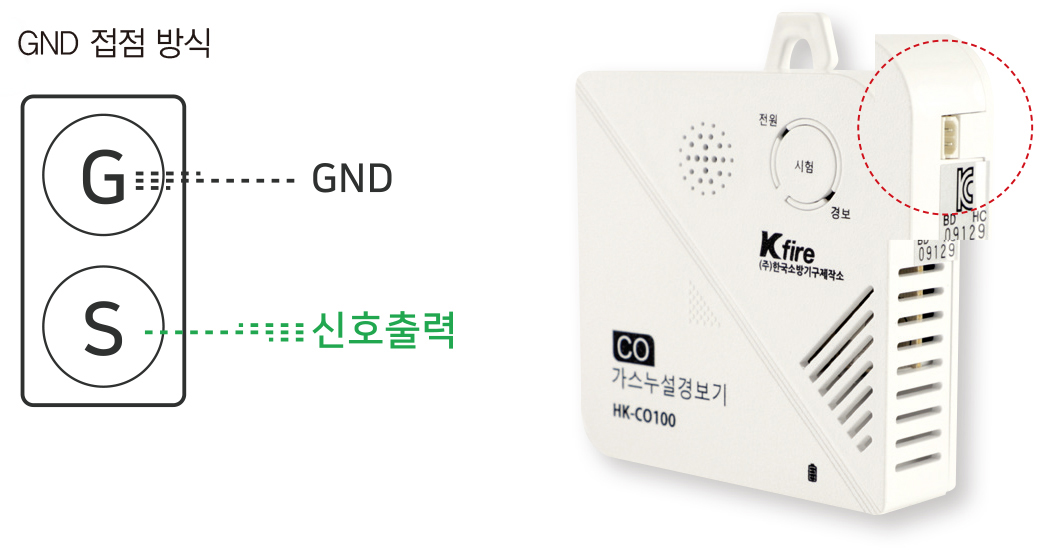

제품 연동방식
· 우측면에 접점 단자가 있어 경보 발생 시 접점 신호를 출력합니다.
· 접점은 GND 방식을 사용할 수 있습니다.
· GND접점 방식은 경보시 신호단자로 GND신호가 출력되며, 평상시에는 OPEN 됩니다.
가스 타이머 구성요소 및 제원
GB-100S
제품명 지-블락(g-block)
모델명 GB-100S
형식 음성형
차단방식 구동모터
차단시간 5초이내
전원 AA 4개
크기 70 Ⅹ 130 Ⅹ 69 (WⅩHⅩD)
화재감지온도 60도
품질보증기간 3년
사용중 주의사항

1. 가스타이머 작동시 현장을 이탈하지 마십시요.

2. 용도에 맞게 사용하시고 다른용도로는 사용하지 마십시요.

3. 건전지 교체시 4개를 세트로 교체하기시 바랍니다.

4. 일부의 가스밸브는 설치가 불가능할 수도 있으므로 무리하게 설치 하지 마십시요.

5. 가스밸브의 교체는 도시가스지역관리소에 의뢰하여 하시기 바 랍니다

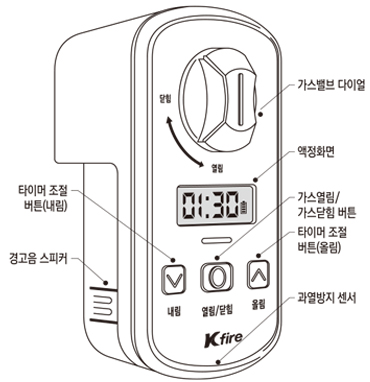

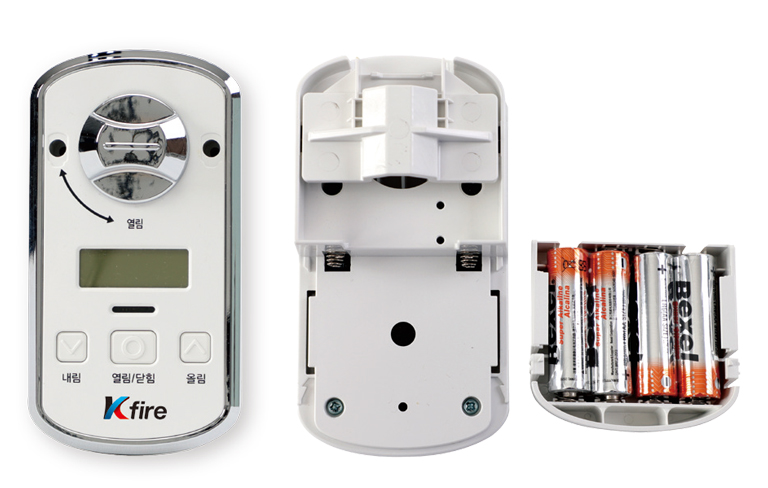

각부의 명칭 및 기능설명

1. 가스열림/가스닫힘 버튼 - 가스밸브의 열림 닫힘을 동작시킵니다.

2. 타이머조절버튼(내림) - 설정시간을 감소시킵니다.

3. 타이머조절버튼(올림) - 설정시간을 증가시킵니다.

4. 액정화면 - 설정시간을 표시하며 열림/닫힘 동작시 LED가 깜박입니다.

5. 경고음 스피거 - 열림 및 닫힘 동작시 밸브의 상태를 알려줍니다.

6. 과열방지 센서 - 주변온도를 감지하여 밸브를 차단합니다.

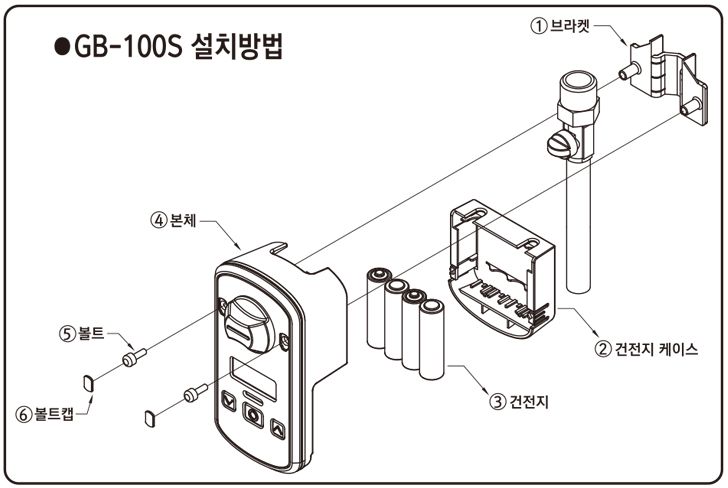

설치 방법
가스밸브를 닫힘 상태로 만듭니다.
가스밸브를 닫힘 상태로 만듭니다.
브라켓(①)을 가스밸브 뒤에 위치합니다.
가스타이머를 본체(④)를 가스밸브 위에 위치하면서 제공된 볼트를 이용하여 브라켓과 결합합니다.
건전지를 넣고 열림/닫힘 버튼을 이용하여 가스타이머가 정상 작동하는지 확인합니다.
정상적으로 동작하지 않을시 볼트를 약간 풀어 조립합니다.
가스밸브의 형태에 따라 설치가 불가능할 수도 있습니다.
가스 타이머 사용 방법

1. 밸브가 닫힘상태에서는 전원이 꺼져 있습니다.

2. 열림버튼을 한번 누르면 삐소리와 함께 사용설정시간이 20분으로 표시되며 밸브는 열림상태로 됩니다.

3. 올림버튼을 눌러 5분단위로 설정시간을 올릴수 있습니다.

4. 내림버튼을 눌러 1분단위로 설정시간을 감소시킬 수 있습니다.

5. 가스를 사용후 열림/닫힘버튼을 한번 누르면 삐소리와 함께 밸브는 닫힘상태로 됩니다.

6. 제품내부에는 온도센스기능이 내장되어 있어 제품주변온도가 60도에 이르게 되면 자동으로 밸브를 닫힘 상태로 만들어 가스의 공급을 차단합니다.

7. 설정시간이 경과 되면 자동으로 삐 소리와 함께 밸브는 닫힘 상태로 되며 가스타이머는 대기상태로 됩니다
